Sewa Alat Uji Elektrikal Indonesia
15 Jenis Alat — Omicron · Megger · DGA · Hipot · Load Bank

Omicron CMC 356 adalah gold standard relay test set yang dipakai insinyur proteksi di seluruh dunia. Didesain untuk secondary injection testing semua jenis relay proteksi modern — mulai REF, REL, REC, REB hingga relay numerik IEC 61850. Dengan software Test Universe, semua prosedur pengujian terdokumentasi otomatis sesuai standar PLN dan internasional. Engineer PT TEM berpengalaman dalam commissioning relay proteksi di Gardu Induk 150kV, smelter nikel, dan pembangkit listrik skala besar.

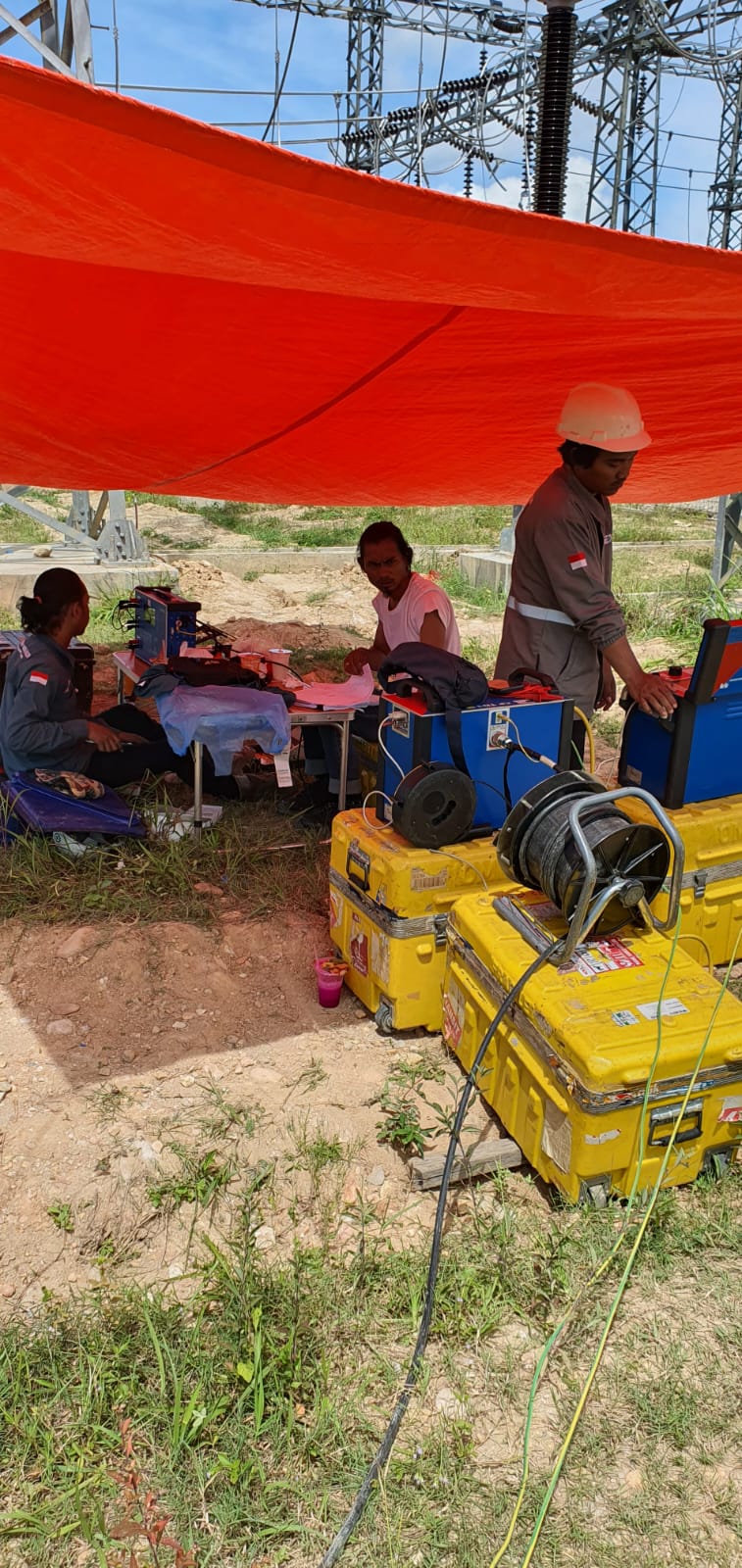

CPC 100 adalah solusi paling komprehensif untuk verifikasi akurasi Current Transformer (CT) dan Voltage Transformer (VT) — komponen kritis dalam sistem proteksi dan metering. Kemampuan primary injection hingga 800A memungkinkan pengujian dilakukan dengan kondisi menyerupai operasi nyata. Dikombinasikan dengan CPTD2, alat ini sekaligus melakukan tan delta test trafo tegangan tinggi dalam satu setup. Sangat dibutuhkan untuk commissioning gardu induk baru dan audit keandalan sistem proteksi eksisting.

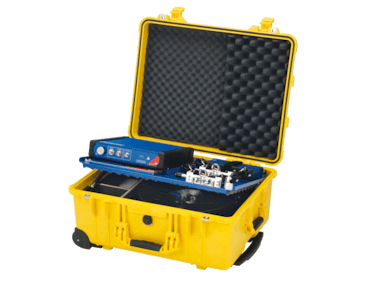

SFRA (Sweep Frequency Response Analysis) adalah metode diagnosa trafo paling akurat untuk mendeteksi perubahan geometri kumparan akibat gaya elektromekanik saat hubung singkat. Dengan membandingkan fingerprint frekuensi respons dari waktu ke waktu, engineer dapat mengidentifikasi deformasi kumparan, axial displacement, atau pergeseran core jauh sebelum trafo mengalami kegagalan katastrofik. FRANEO 800 menghasilkan data 3-fasa simultan dengan resolusi tinggi, memenuhi standar IEC 60076-18 dan IEEE C57.149.

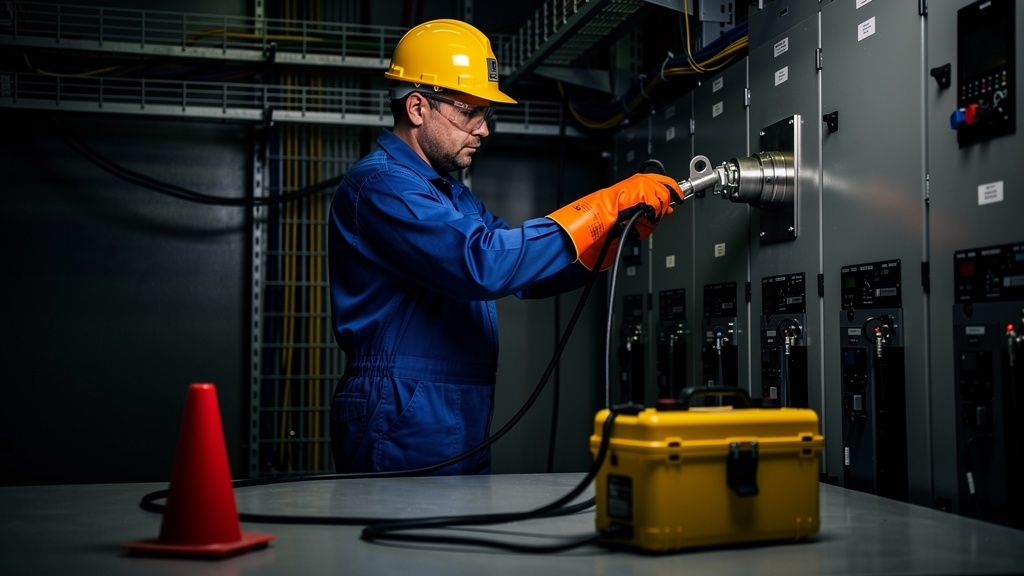

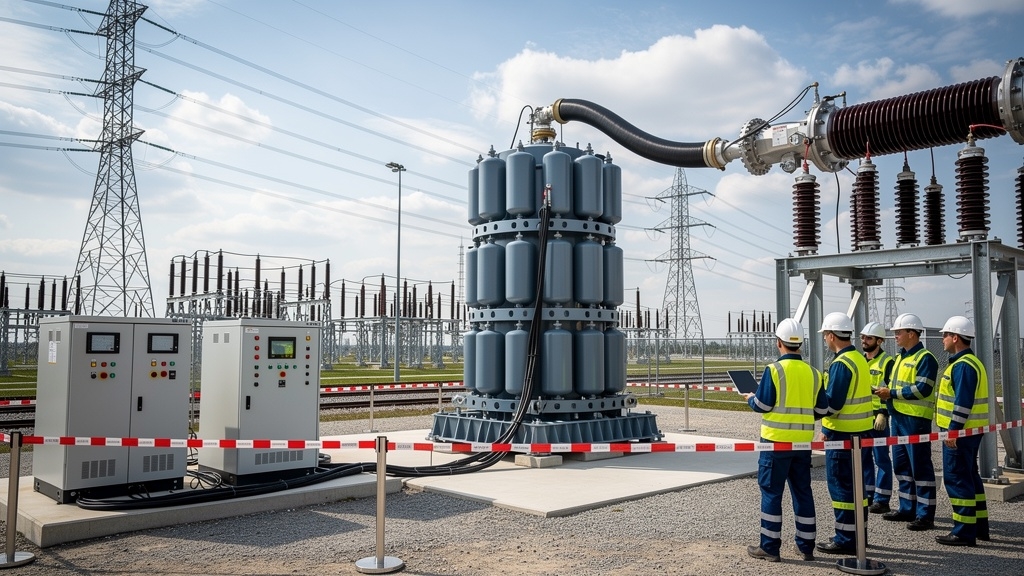

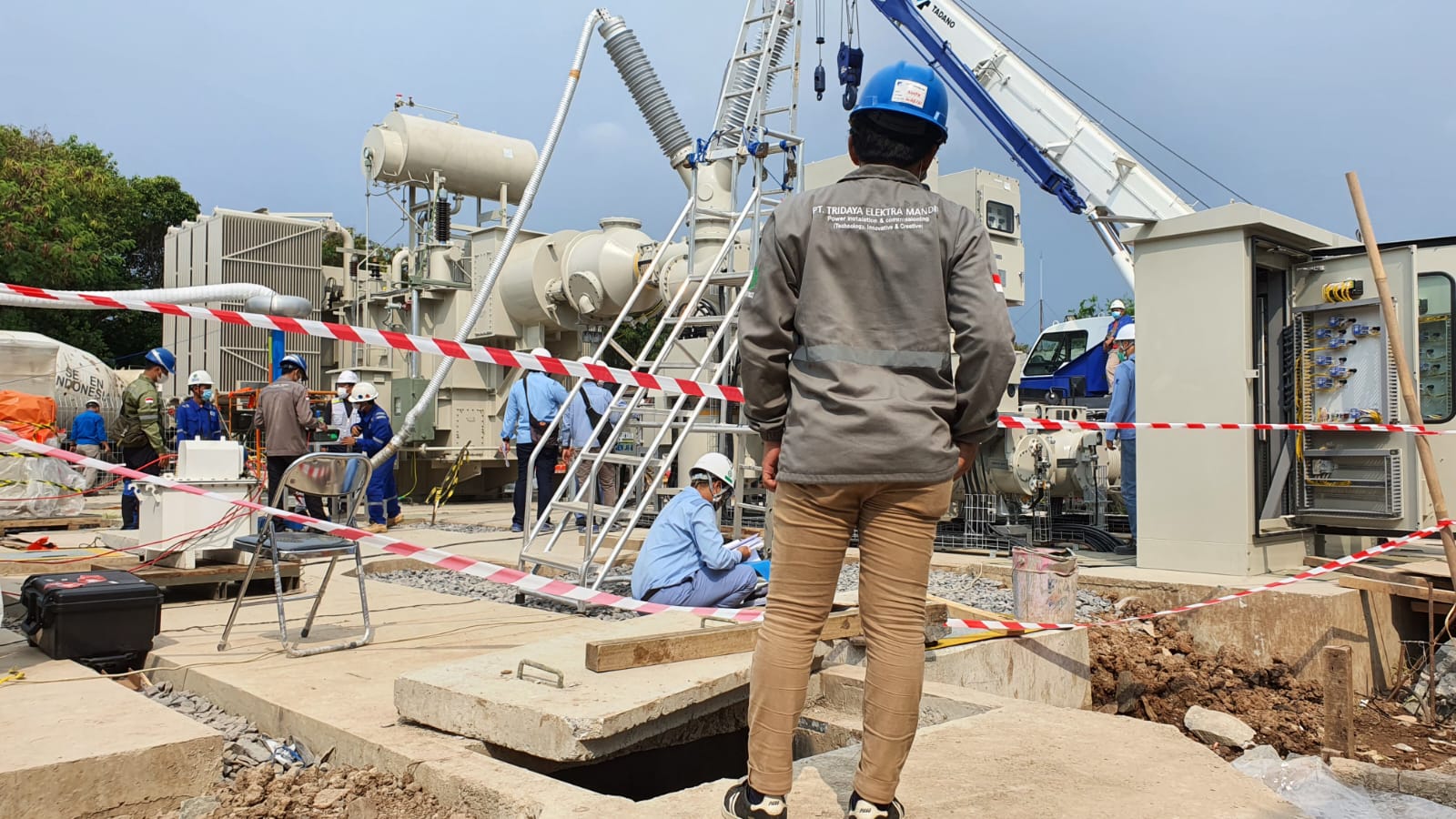

Pengujian withstand tegangan (hipot test) adalah prosedur wajib sebelum energisasi kabel HV baru dan setelah perbaikan isolasi. VLF 0.1Hz digunakan untuk kabel XLPE dan PILC 20–150kV karena memberikan stress yang setara tes AC tanpa memerlukan kapasitas daya besar. Untuk GIS 500kV dan kabel transmisi, digunakan sistem AC Resonant bertegangan hingga 500kV. PT TEM telah melaksanakan hipot test pada GIS 500kV, kabel bawah tanah UGC, serta instalasi offshore — termasuk proyek-proyek kritis Kalimantan dan Papua.

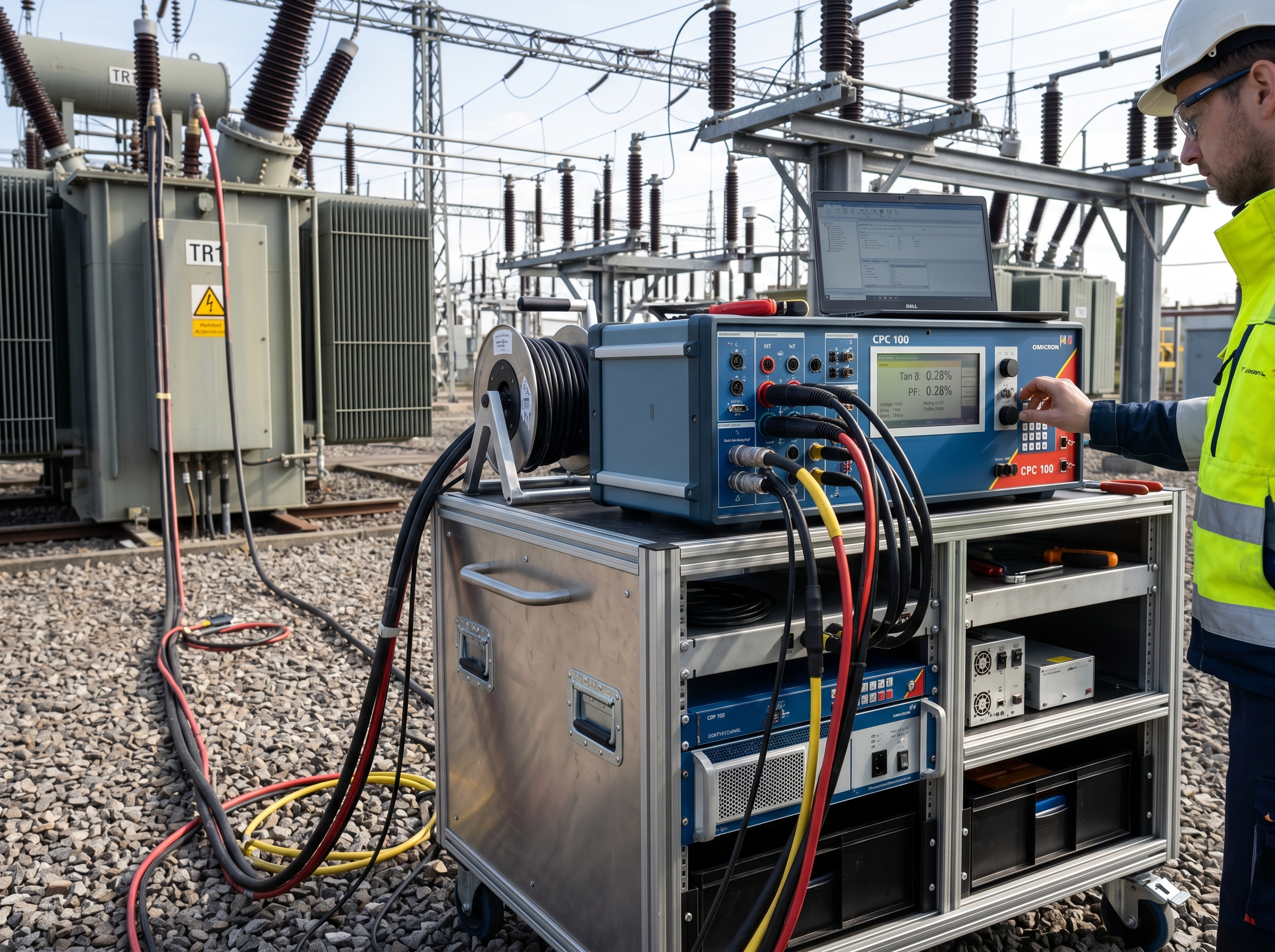

Tan delta (faktor disipasi) adalah indikator kuantitatif paling andal untuk menilai kondisi isolasi trafo, kabel HV, bushing, dan motor tegangan tinggi. Nilai tan δ yang meningkat secara tren merupakan indikasi awal degradasi isolasi — memungkinkan perencanaan pemeliharaan proaktif sebelum terjadi kegagalan yang merugikan. Pengujian ini sangat direkomendasikan sebagai bagian dari program Condition Based Monitoring (CBM) trafo daya berkapasitas besar di sektor pembangkit dan transmisi.

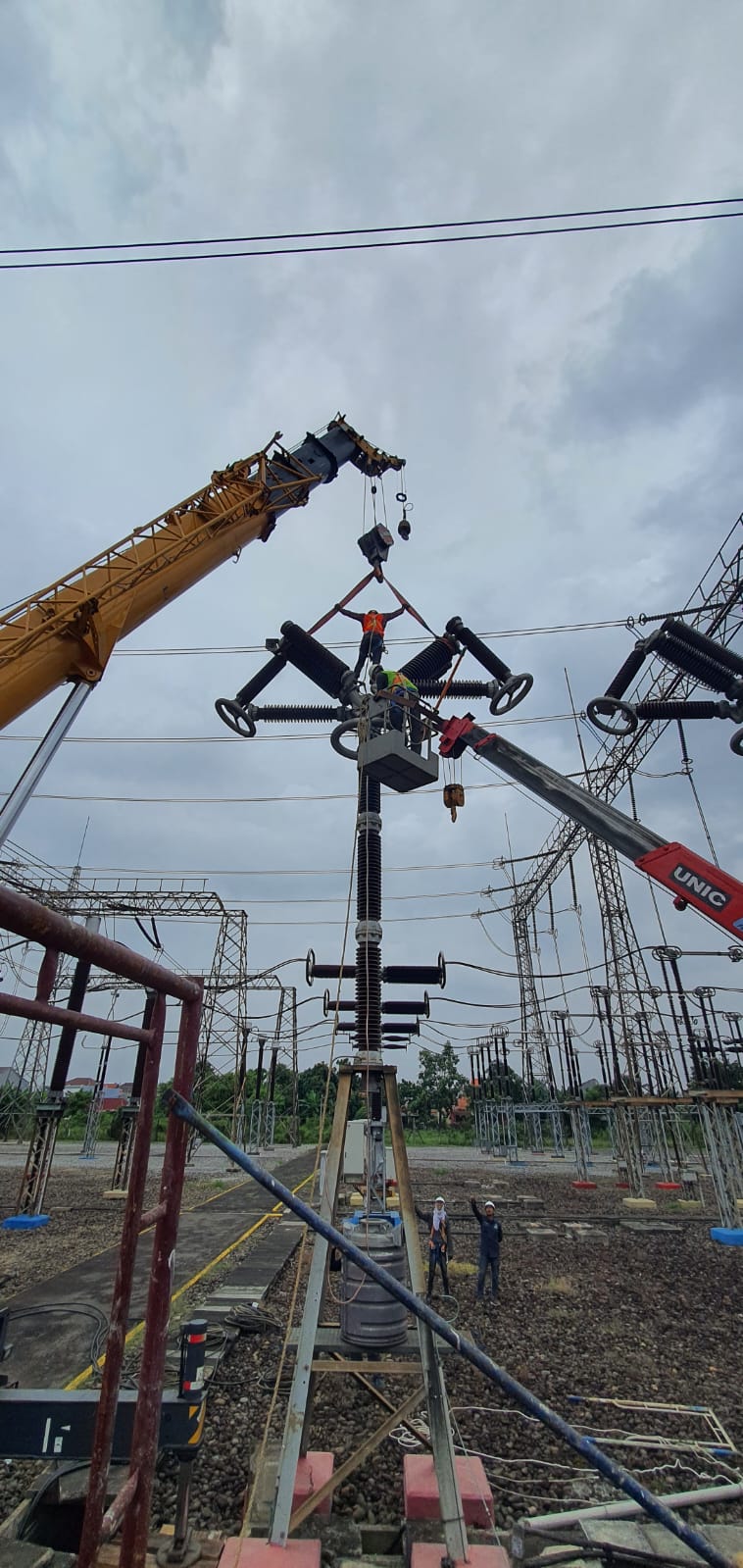

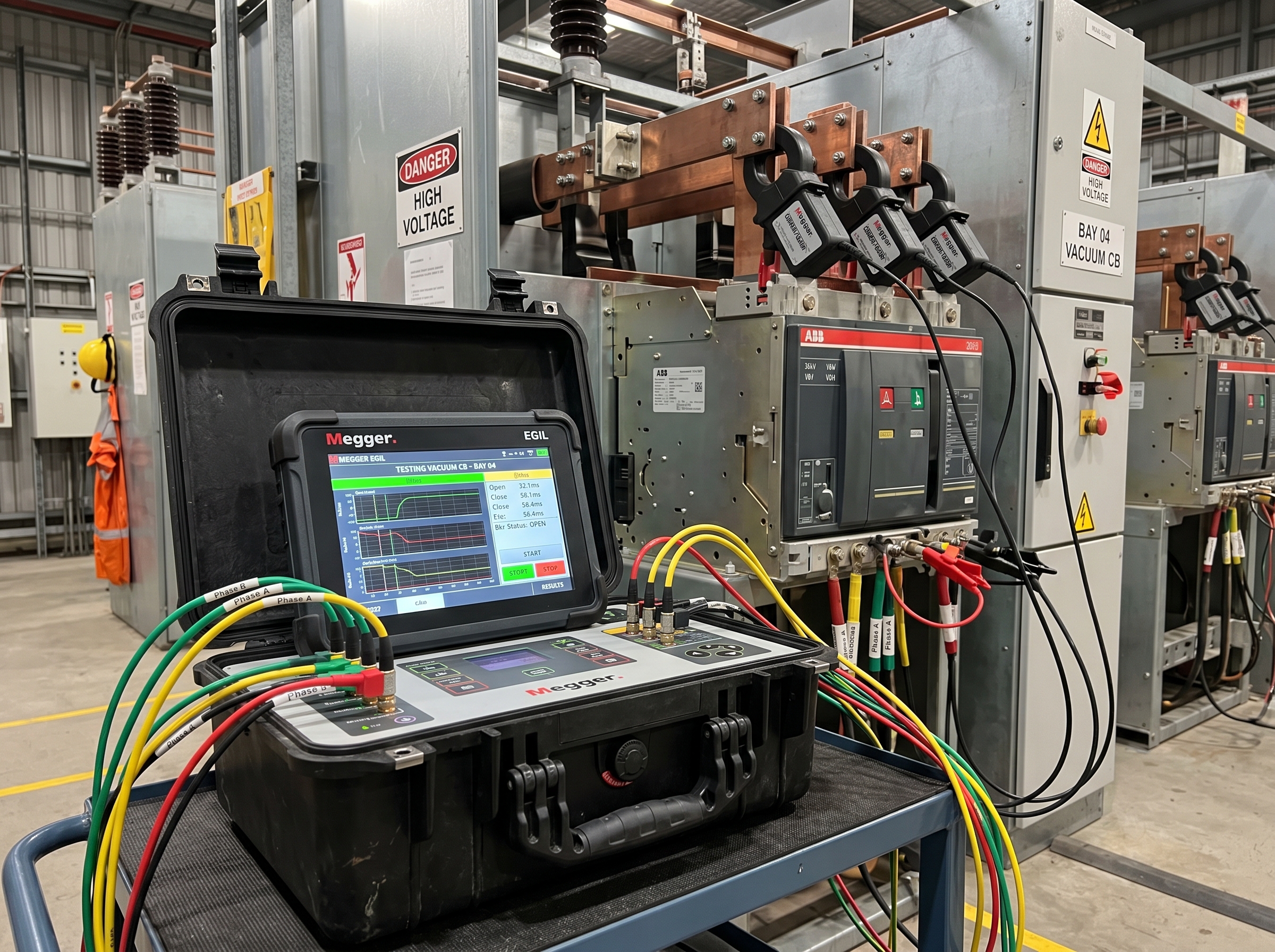

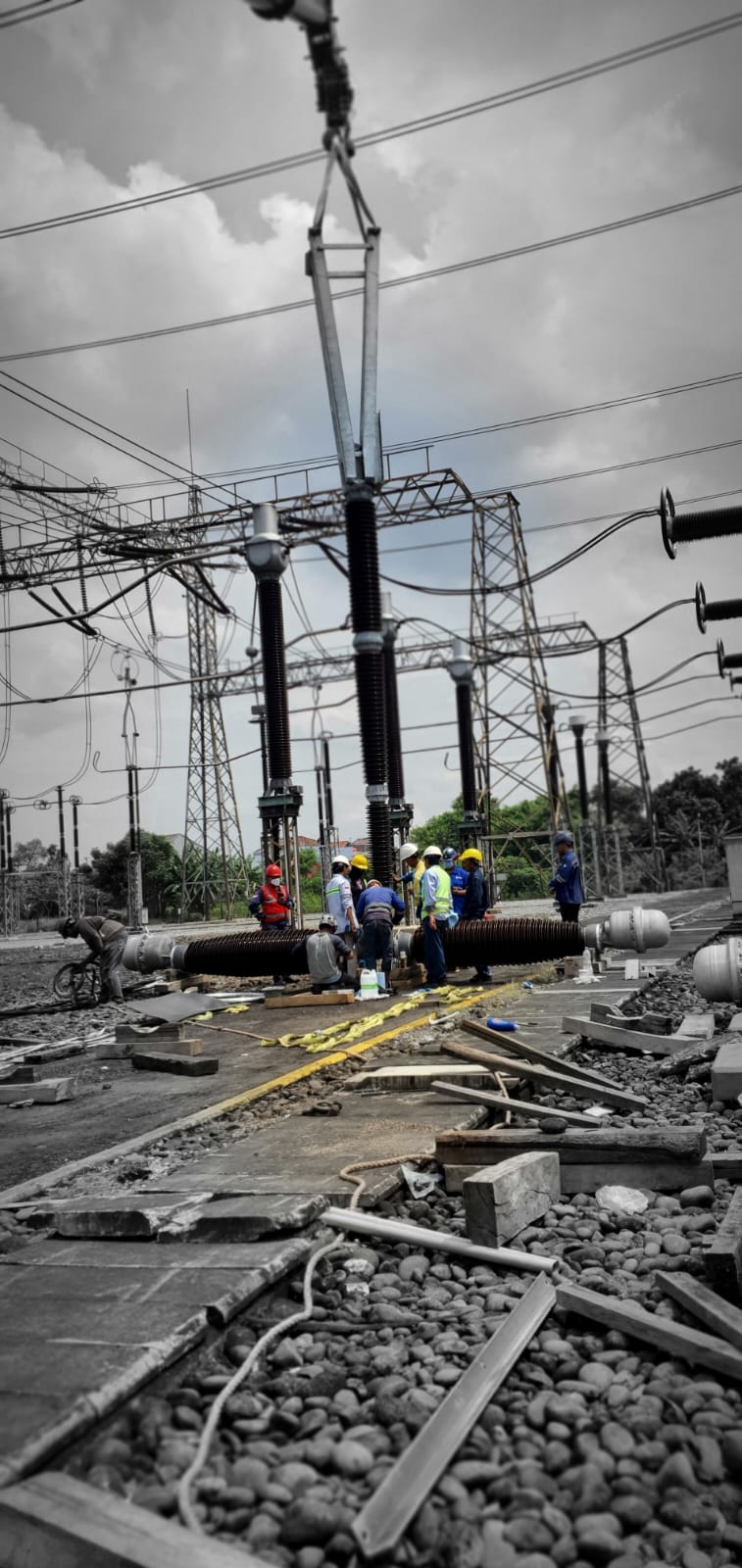

Circuit breaker analyzer mengukur karakteristik operasional PMT secara presisi: waktu buka/tutup, keserempakan antar fasa, velocity kontak, dan resistansi kontak. Parameter ini menentukan kemampuan PMT dalam memutus arus gangguan sebelum merusak peralatan lain dalam sistem. PT TEM berpengalaman dalam commissioning dan maintenance PMT mulai dari VCB 20kV di panel MV distribusi hingga PMT SF6 150kV dan GIS 500kV — termasuk proyek-proyek strategis PLN dan industri tambang.

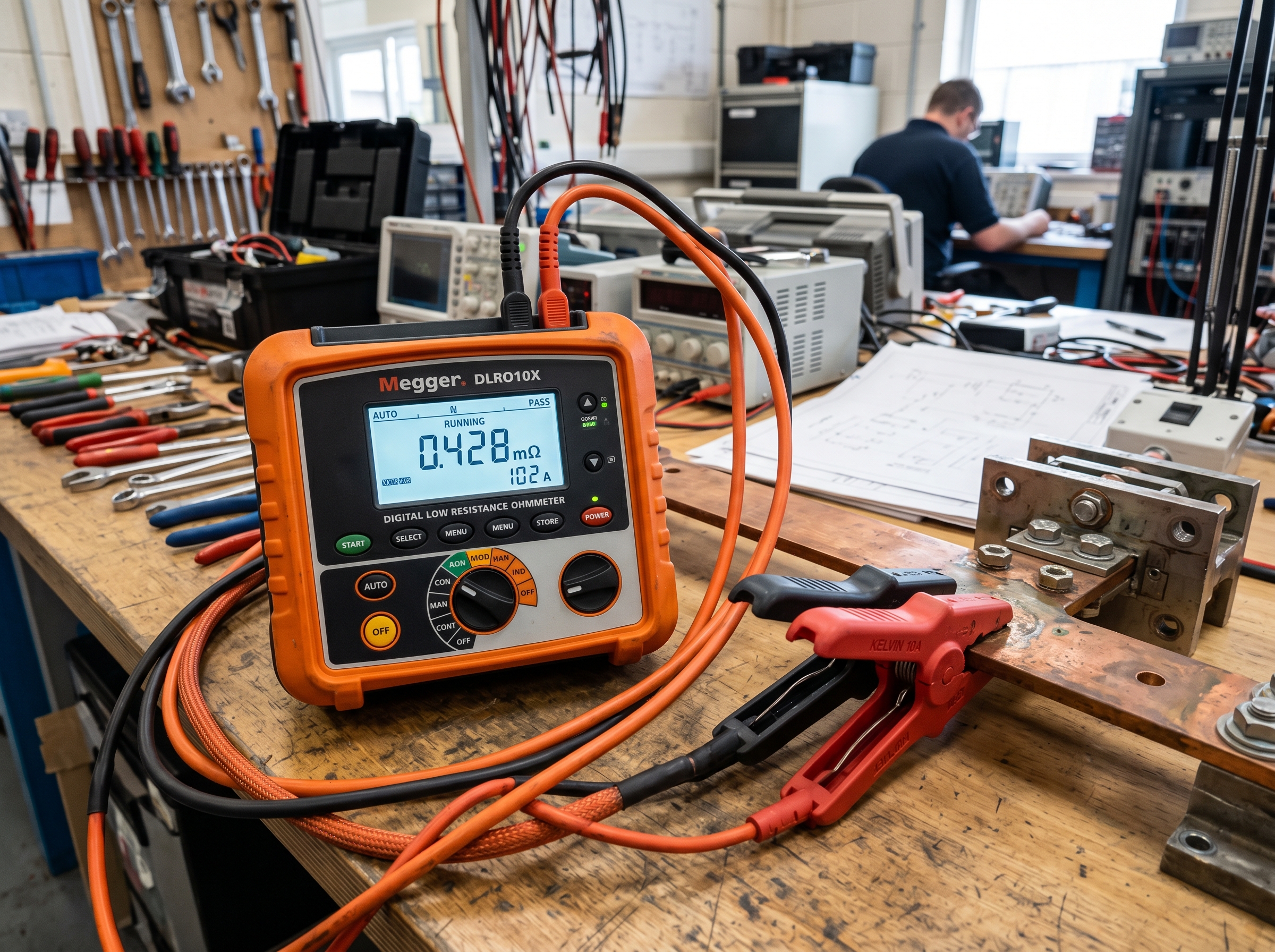

DLRO (Digital Low Resistance Ohmmeter) atau microohmmeter mengukur resistansi dalam orde mikroohm — jauh di bawah kemampuan multimeter konvensional. Pengukuran ini kritis untuk mendeteksi sambungan kontak yang longgar atau teroksidasi di PMT, busbar, terminal kabel, dan joint sambungan yang tidak terlihat secara visual namun menjadi sumber hotspot berbahaya dalam operasi jangka panjang. Wajib dilakukan dalam setiap commissioning switchgear baru dan pemeliharaan berkala peralatan gardu induk.

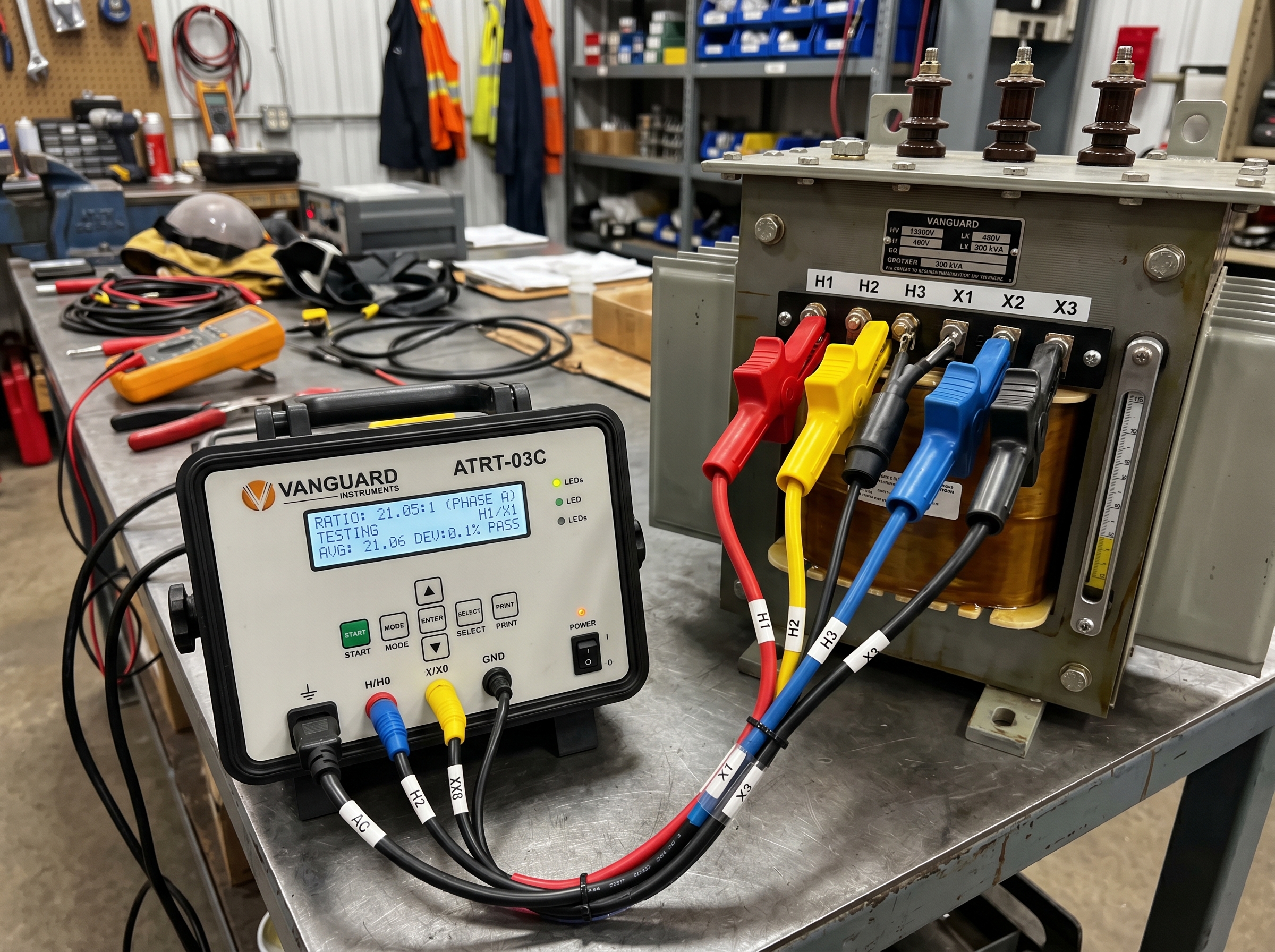

Transformer Turn Ratio (TTR) test memverifikasi rasio tegangan trafo pada setiap posisi tap sesuai nameplate pabrikan. Deviasi rasio melebihi toleransi IEC 60076 mengindikasikan adanya short circuit antar lilitan atau masalah mekanisme tap changer yang memerlukan tindakan perbaikan segera. Pengujian TTR wajib dilakukan saat penerimaan trafo baru, setelah rewinding, setelah transport jarak jauh, dan sebagai bagian dari pemeliharaan rutin trafo daya kritis di sektor pembangkitan dan transmisi.

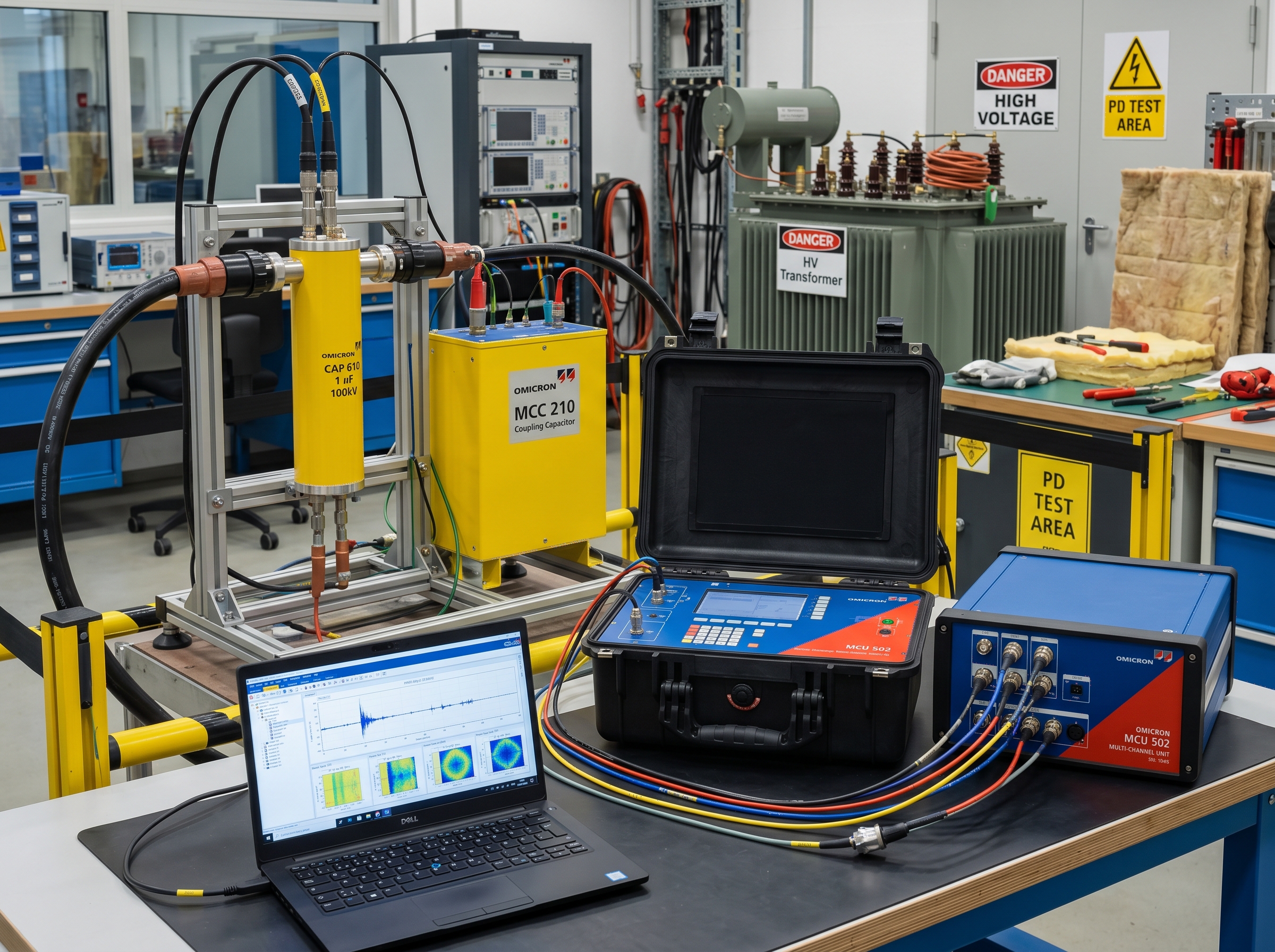

Partial discharge (PD) adalah fenomena ionisasi parsial dalam sistem isolasi tegangan tinggi yang, jika dibiarkan, akan terakumulasi dan mengakibatkan kegagalan isolasi katastrofik. Pengujian PD mendeteksi aktivitas discharge dalam satuan picocoulomb — jauh sebelum isolasi mencapai titik kegagalan. Teknologi HFCT (High Frequency Current Transformer) dan UHF memungkinkan pengukuran in-service tanpa deenergisasi, ideal untuk audit kondisi kabel 20kV dan 150kV yang sudah beroperasi lebih dari 10 tahun.

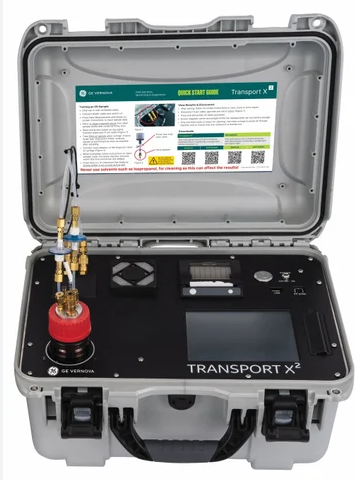

Dissolved Gas Analysis (DGA) menganalisa komposisi gas terlarut dalam minyak isolasi trafo sebagai indikator kondisi internal trafo yang tidak dapat dideteksi secara visual. Setiap jenis kegagalan menghasilkan pola gas khas: asetilena (C₂H₂) mengindikasikan arcing, hidrogen (H₂) menunjukkan partial discharge, sementara peningkatan CO dan CO₂ menandakan overheating isolasi kertas. Interpretasi DGA menggunakan metode Rogers Ratio dan Duval Triangle sesuai standar IEEE C57.104 untuk diagnosis akurat kondisi trafo.

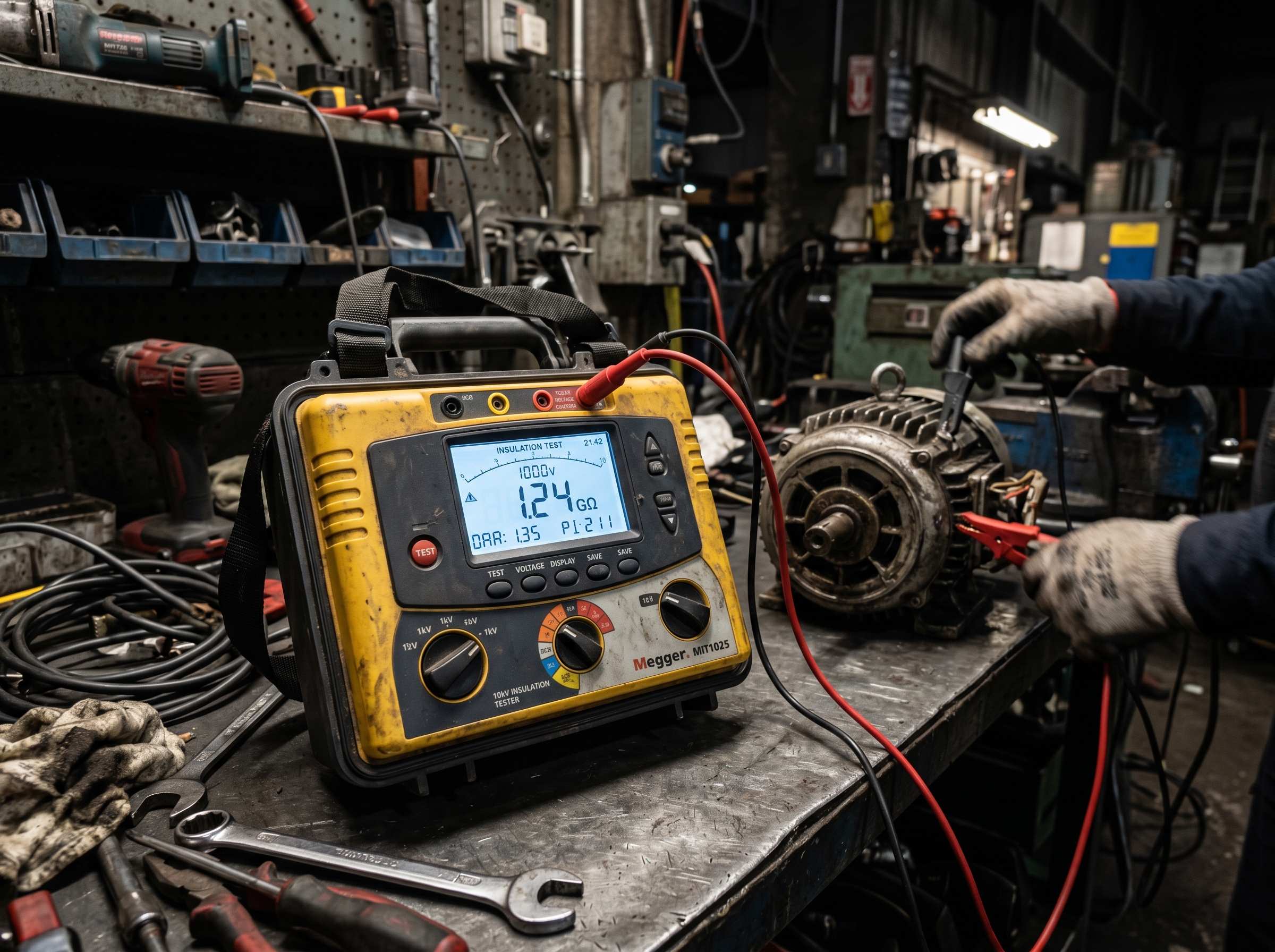

Insulation Resistance (IR) test menggunakan megger adalah prosedur fundamental dalam setiap pekerjaan elektrikal — dari acceptance test kabel baru, komisioning panel distribusi, pemeliharaan motor industri, hingga audit rutin trafo distribusi. Nilai IR yang sehat memastikan tidak ada jalur kebocoran arus yang membahayakan keselamatan personel dan integritas peralatan. Polarization Index (PI) memberikan informasi tambahan tentang kondisi higroskopik isolasi — sangat relevan untuk motor dan trafo di lingkungan lembab atau tropis.

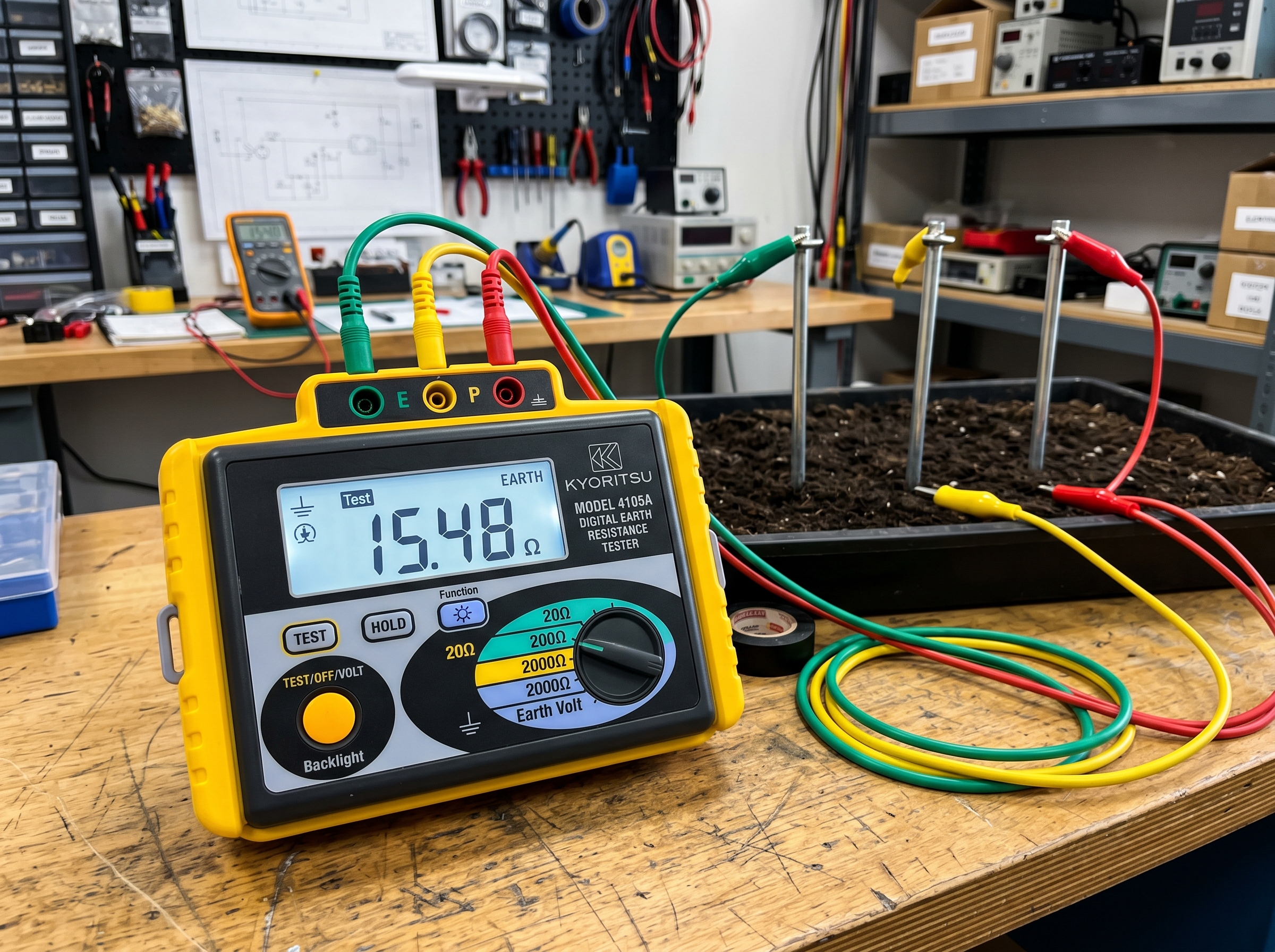

Sistem pentanahan yang baik adalah fondasi keselamatan instalasi listrik dan syarat operasional relay proteksi earth fault. PUIL 2011 mensyaratkan resistansi pentanahan tidak melebihi 5 Ω untuk instalasi umum dan 1 Ω untuk gardu induk. Earth Resistance Tester mengukur resistansi tanah menggunakan metode 3-elektroda (Wenner/Fall-of-Potential) dengan akurasi tinggi, memberikan data yang dapat diterima untuk laporan acceptance test dan audit compliance PUIL maupun standar IEC 61557.

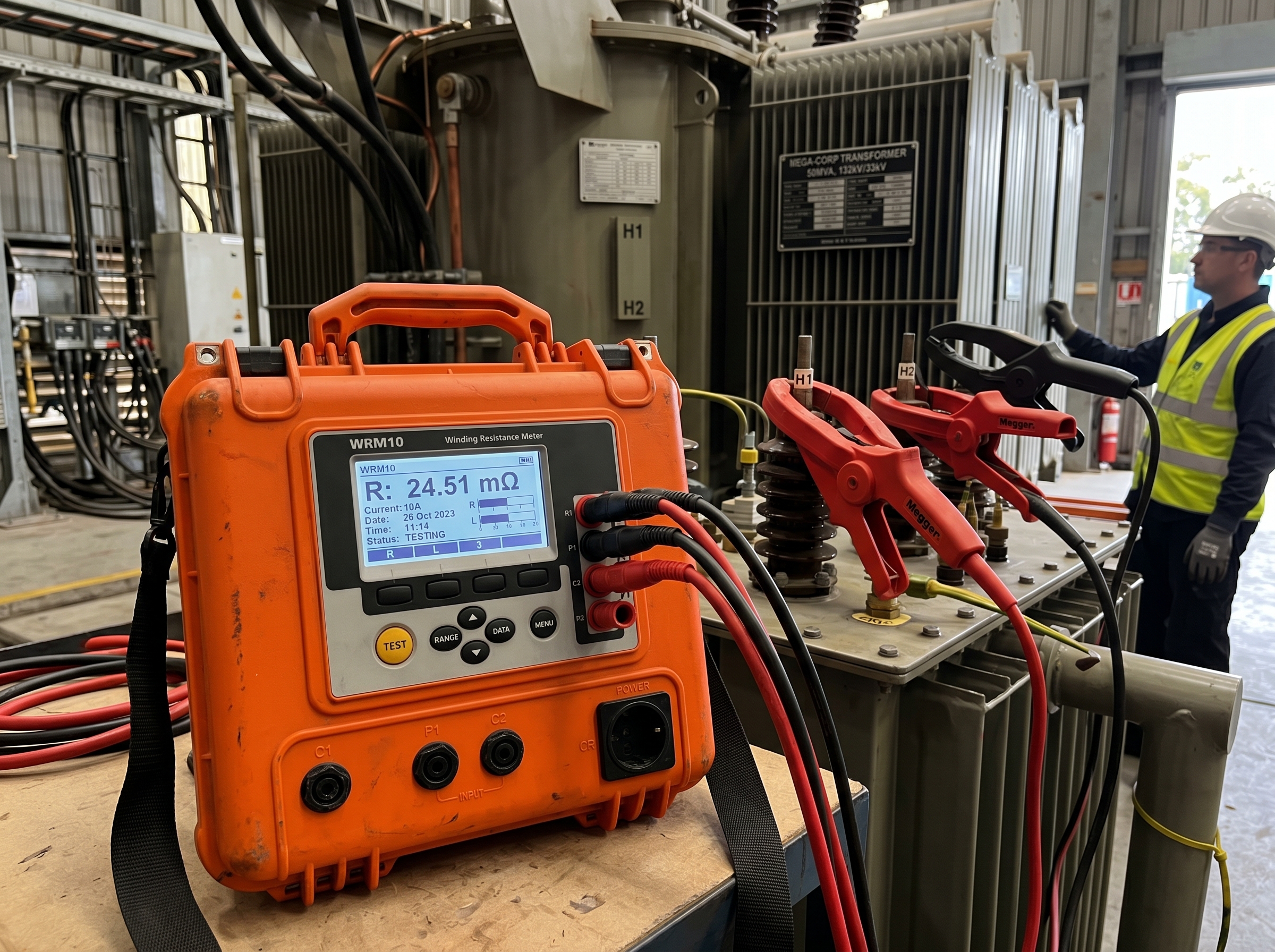

Winding Resistance test mengukur resistansi DC kumparan trafo pada setiap posisi tap untuk mendeteksi kelainan internal yang tidak teridentifikasi melalui pengujian lain. Loose connection pada lead kumparan, partial break pada konduktor, atau short circuit antar lilitan akan terdeteksi sebagai deviasi resistansi yang signifikan. Pengujian ini wajib dilakukan saat komisioning trafo baru, setelah proses rewinding, setelah pembebasan panas berlebih, dan sebagai bagian dari investigasi trip trafo yang tidak terjelaskan.

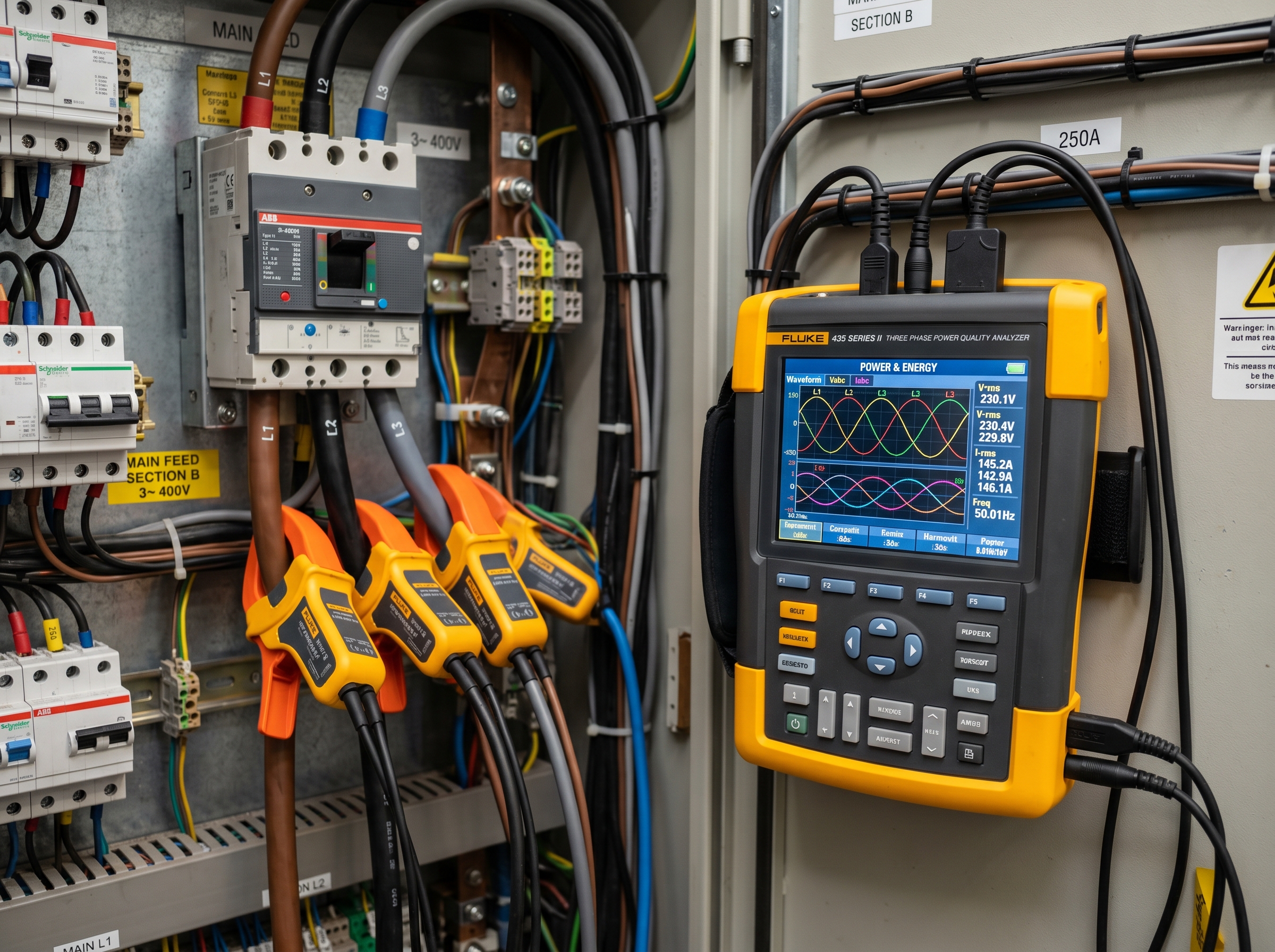

Power Quality Analyzer melakukan pengukuran dan rekaman komprehensif semua parameter kualitas daya sesuai standar IEC 61000-4-30 Class A — tingkat presisi tertinggi untuk pengujian compliance. Analisis harmonisa hingga orde ke-50 mengidentifikasi sumber distorsi yang menyebabkan overheating kapasitor, trip MCB tidak terjelaskan, dan kerusakan peralatan elektronik sensitif. Data PQA menjadi dasar perancangan filter harmonisa, kompensator reaktif, dan solusi optimasi energi di fasilitas industri.

Load bank test adalah prosedur wajib untuk memverifikasi performa generator dan genset di bawah beban nyata sebelum Commercial Operation Date (COD). Standar ISO 8528 mensyaratkan generator mampu menanggung 100% beban nominal dalam kondisi paling tidak menguntungkan — suhu, ketinggian, dan kondisi bahan bakar minimum. PT TEM memiliki AC Load Bank 400V dan DC Load Bank 110V/220V yang dapat dikombinasikan untuk simulasi beban fasilitas data center, rumah sakit, atau pembangkit cadangan sesuai kebutuhan spesifik proyek.
