Sewa VLF Hipot Tester
Very Low Frequency Cable Testing Indonesia
Rental VLF Hipot Tester untuk pengujian kabel tegangan tinggi 20kV–150kV. Uji isolasi kabel XLPE, PILC, dan kabel bawah laut tanpa merusak isolasi. Standar IEC 60840 dan IEEE 400. Satu-satunya vendor dengan pengalaman hipot kabel bawah laut 150kV.
✓ Kabel 20kV – 150kV
✓ Kabel Bawah Laut
✓ IEC 60840 & IEEE 400
Aplikasi VLF Hipot Testing
Very Low Frequency (VLF) hipot testing menggunakan frekuensi 0.1 Hz untuk menguji kabel panjang dengan kapasitansi tinggi — jauh lebih efisien dan aman dibanding AC power frequency 50 Hz.
⚡ Kabel XLPE Baru (After-Laying Test)
Wajib dilakukan sebelum energize kabel XLPE baru di GI 150kV. Verifikasi integritas isolasi kabel setelah penarikan dan terminasi — mendeteksi damage akibat proses instalasi sebelum sistem beroperasi.
💧 Kabel Bawah Laut (Submarine Cable)
PT TEM berpengalaman hipot test kabel bawah laut 150kV Pahawang. VLF ideal untuk kabel bawah laut panjang karena kapasitansi kabel laut sangat tinggi — mustahil diuji dengan AC 50 Hz konvensional.
🔌 Kabel PILC — Diagnostik Kondisi
Kabel PILC (Paper Insulated Lead Covered) lama perlu diagnostic testing berkala. VLF + TDR (Time Domain Reflectometry) untuk lokalisasi titik lemah insulasi sebelum terjadi breakdown di lapangan.
⚙ After-Repair Testing
Setelah perbaikan sambungan kabel atau penggantian termination, VLF hipot test memverifikasi kualitas pekerjaan perbaikan sebelum kabel diizinkan beroperasi kembali.
Spesifikasi VLF Hipot Tester
| Parameter | Spesifikasi |
|---|---|
| Tegangan Output | 0 – 80 kVpeak (56 kVrms) |
| Frekuensi | 0.01 Hz – 0.1 Hz |
| Kapasitansi Kabel Maks | 10 μF pada 0.1 Hz |
| Mode Gelombang | Cosine Rectangular Wave (CRW) |
| Pengukuran Arus Bocor | Built-in, resolusi 0.1 μA |
| Standar | IEC 60840, IEEE 400, IEEE 400.2 |
| Berat Unit | 35 kg (mobile, dengan roda) |
| Output Data | Log arus bocor real-time, laporan PDF |
📈 Referensi: Pengujian Kabel Bawah Laut 150kV Pahawang
PT TEM berhasil melaksanakan VLF hipot test pada kabel bawah laut 150kV di Pahawang — proyek unik yang membuktikan kemampuan cable testing PT TEM di level tertinggi. Satu-satunya vendor Indonesia dengan pengalaman ini.
Harga Sewa VLF Hipot Tester
- Unit VLF + kabel set
- Operator bersertifikat
- Laporan arus bocor PDF
- Termasuk biaya mobilisasi
- Operator + laporan
- Konsultasi hasil uji
- Quote berdasarkan proyek
- Paket kabel bawah laut
- SLA mobilisasi 72 jam
FAQ — VLF Hipot Tester
Mengapa VLF dan bukan AC 50 Hz untuk kabel panjang?
Kabel 150kV panjang 5 km memiliki kapasitansi sekitar 1 μF. Untuk uji AC 50 Hz, dibutuhkan daya reaktif 50 Hz x 56 kV x 1 μF = sekitar 17 MVAr — tidak praktis di lapangan. Dengan VLF 0.1 Hz, daya yang dibutuhkan hanya 0.035 MVAr — sebuah generator portabel 35 kVA sudah cukup.
Apakah VLF bisa merusak isolasi kabel?
VLF dirancang sebagai uji non-destruktif. Tegangan uji VLF lebih rendah dari DC hipot (yang bisa meninggalkan space charge berbahaya di XLPE) dan lebih rendah dari AC power frequency hipot. VLF dianggap sebagai metode yang paling aman untuk kabel XLPE modern.
Proyek Kabel 150kV atau Kabel Bawah Laut?
PT TEM adalah satu-satunya vendor Indonesia dengan track record hipot kabel bawah laut 150kV. Konsultasikan proyek Anda sekarang.
📋 Layanan Terkait PT Tridaya Elektra Mandiri

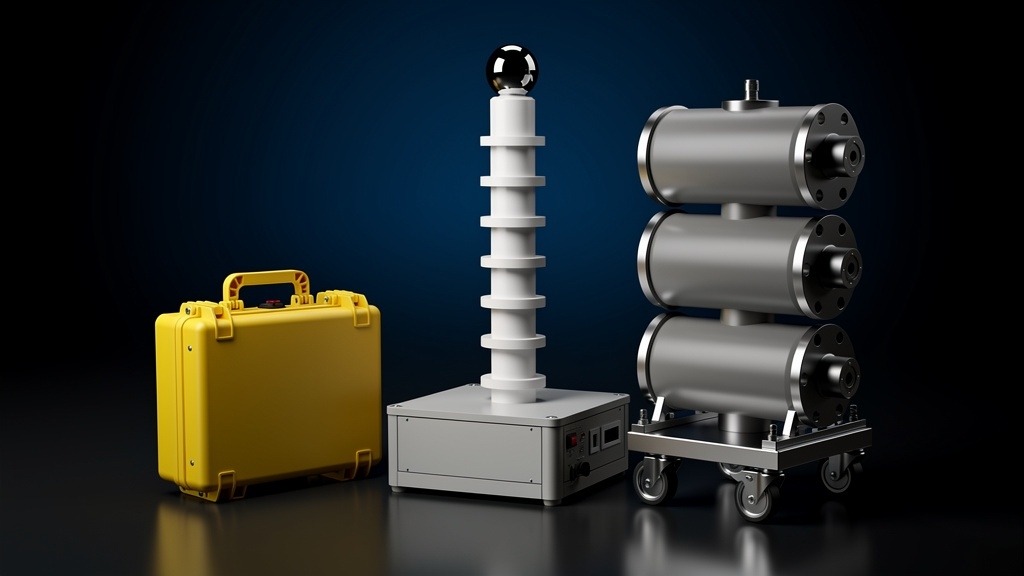

Perbandingan 3 Jenis Hipot Test — VLF, DC, AC Resonant
Pemilihan jenis hipot test (dielectric test / withstand test) bergantung pada jenis peralatan, tegangan sistem, dan panjang kabel. PT TEM menyediakan ketiga jenis alat uji tegangan tinggi ini.
Sewa DC Hipot Tester — Uji Kabel MV/LV & Busbar
DC Hipot Test (High Voltage DC Withstand Test) adalah metode uji tegangan tinggi searah untuk memverifikasi kualitas isolasi kabel MV/LV, busbar, dan motor listrik. Tegangan DC tidak mengalir melalui kapasitansi sehingga lebih aman untuk kabel pendek dan peralatan switchgear.
PT TEM menyediakan sewa DC hipot tester dengan range tegangan 0–70kV DC, dilengkapi operator bersertifikat dan laporan hasil uji sesuai standar IEC 60502 dan IEC 60364.
⚡ Aplikasi DC Hipot Test:
- ✓ Kabel MV 6kV – 36kV
- ✓ Kabel LV 0.6/1kV
- ✓ Busbar Panel MV
- ✓ Busbar Panel LV
- ✓ Motor Listrik MV
- ✓ Generator Winding
- ✓ Dielectric Test Switchgear
- ✓ Uji Isolasi Kabel Bawah Laut
Sewa AC Series Resonant — Hipot Test 150kV hingga 500kV
AC Series Resonant Test System adalah solusi hipot test (AC withstand test) untuk peralatan tegangan ekstra tinggi: kabel UGC 150kV–500kV, Gas Insulated Switchgear (GIS), Gas Insulated Line (GIL), dan transformator daya.
Sistem resonant menggunakan prinsip resonansi LC untuk menghasilkan tegangan AC tinggi dengan daya supply yang kecil — sangat efisien untuk beban kapasitif besar seperti kabel panjang dan GIS. Sesuai standar IEC 60060-3 dan IEC 62271-203.
🔍 Aplikasi AC Resonant Hipot Test:
- ✓ Kabel UGC 150kV, 275kV, 500kV (setelah instalasi)
- ✓ GIS 150kV / 500kV (after erection test)
- ✓ GIL Gas Insulated Line commissioning
- ✓ Kabel laut / submarine cable hipot test
- ✓ Transformator daya withstand test onsite
