Kontraktor Instalasi E&I Substation & Gardu Induk 150kV
Erection HV Apparatus · GIS · Panel Relay · Testing Commissioning
PT Tridaya Elektra Mandiri adalah kontraktor spesialis instalasi E&I substation dan gardu induk tegangan tinggi — dari erection transformator daya dan CB SF6, instalasi GIS, kabel HV, fabrikasi panel relay proteksi, hingga testing commissioning dan energize support. Pengalaman 150+ proyek GI di seluruh Indonesia.
Apa Saja Lingkup Instalasi E&I Substation & GI 150kV yang PT TEM Kerjakan?
PT TEM menerima full E&I scope instalasi substation dan gardu induk — dari pekerjaan sipil pondasi hingga energize pertama. Sebagai subkontraktor elektrikal spesialis, PT TEM dapat menerima pekerjaan langsung dari owner (PLN, Pertamina, smelter) maupun sebagai subkon dari kontraktor EPC utama.
Instalasi circuit breaker 500kV di switchyard GI

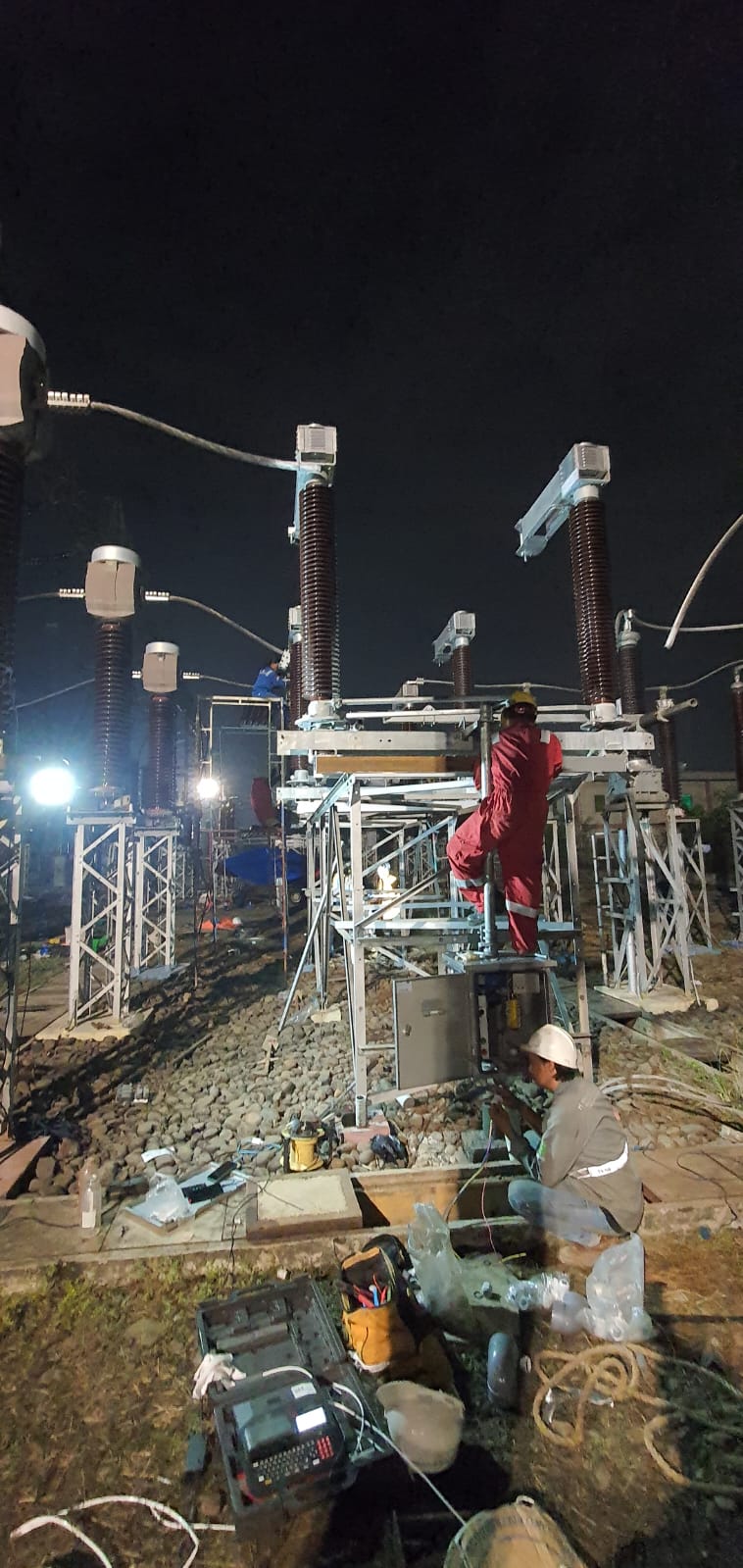

Instalasi disconnecting switch 150kV pantograph
📋 Lingkup Pekerjaan Instalasi E&I GI
- Pondasi & Grounding — pondasi HV apparatus, ground mat grid, pentanahan switchyard
- Erection HV Apparatus — transformator daya (MVA), CB SF6 150/500kV, DS pantograph/knee, CT, CVT, LA, busbar
- Instalasi GIS — mounting, bushing, koneksi modul, SF6 filling, leak test
- Kabel HV/MV — cable laying, seaming, jointing, termination GI 150kV
- Kabel Kontrol — kabel pilot relay, marshalling kiosk, junction box
- Fabrikasi & Instalasi Panel — panel relay proteksi (ATS, Buspro, DPG), LVAC, DC charger
- SCADA & Telekomunikasi — IEC 61850, fiber optic, IED integration
- Testing & Commissioning — relay testing, CB analyzer, CT test, hipot, baterai
- Energize Support — step energize bersama PLN, punch list clearance

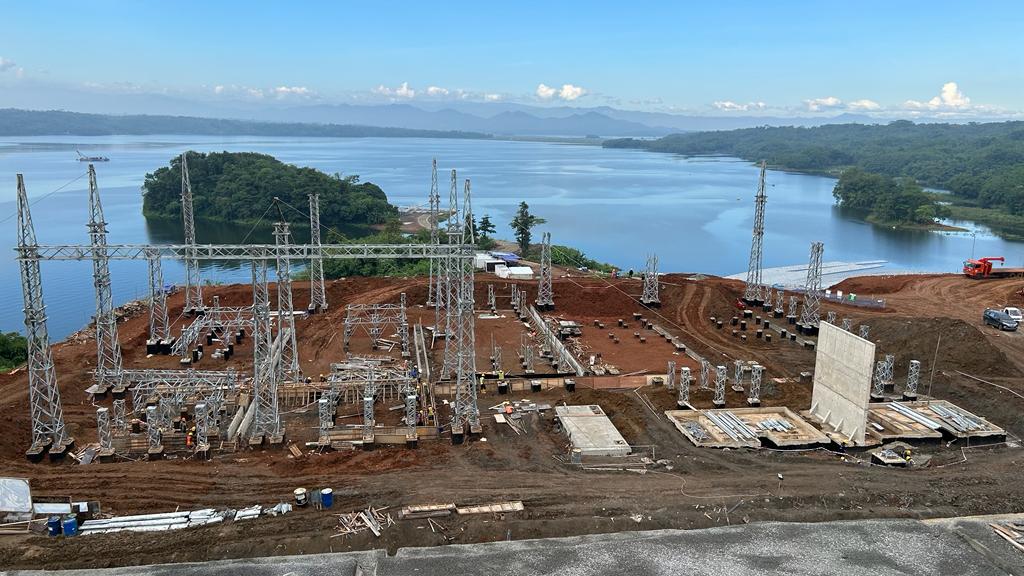

Erection gardu induk 150kV PLTS Cirata oleh PT TEM — pemasangan struktur AIS dan peralatan tegangan tinggi untuk proyek solar farm PLN
Tipe Substation yang PT TEM Tangani
PT TEM berpengalaman mengerjakan berbagai tipe dan konfigurasi substation — dari AIS outdoor konvensional hingga GIS indoor compact, dari substation industri swasta hingga GI transmisi PLN.
AIS — Air Insulated Substation
Gardu induk outdoor konvensional 150kV dan 500kV. Erection CB SF6, disconnecting switch, CT, CVT, busbar, surge arrester. Konfigurasi single/double busbar, ring bus, breaker-and-half.
GIS — Gas Insulated Switchgear
Substation indoor compact dengan SF6 sebagai medium insulasi. Instalasi modul GIS, bushing koneksi, SF6 filling dan commissioning. Untuk area urban, offshore, dan ruang terbatas.
Substation Industri & EPC
Substation 150kV/20kV/11kV untuk pabrik, smelter, kilang migas, PKS, dan pembangkit swasta. Skema: GI dedicated owner, step-down 150kV/20kV, substation 20kV/0.4kV.
Substation PLTS & EBT
Gardu hubung dan substation ekspor untuk PLTS (solar farm), PLTM (mini-hydro), dan PLTB (wind). Termasuk LV collection, inverter wiring, step-up trafo, dan koneksi ke grid PLN.
Substation PLTU / PLTG / PLTMG
Unit substation untuk pembangkit termal: generator step-up trafo (GSU), unit transformer, switch house, auxiliary transformer, pendinginan trafo, dan sistem AVR/excitation.
Digital Substation IEC 61850
Modernisasi GI konvensional ke digital substation: proteksi relay IED digital, Merging Unit (MU), Process Bus IEC 61850-9-2, Bay Controller, SCADA integration, dan fiber optic backbone.
Instalasi Gas Insulated Switchgear (GIS) 150kV indoor oleh PT TEM — pemasangan bushing dan koneksi modul GIS
Instalasi transformator daya 150kV/20kV di switchyard gardu induk oleh PT TEM
Panel Relay Proteksi & Kontrol GI — Fabrikasi dan Instalasi PT TEM
PT TEM tidak hanya memasang panel relay dari pabrikan — PT TEM juga dapat memfabrikasi panel relay proteksi dan panel kontrol GI sesuai spesifikasi PLN dan standar IEC. Ini memberikan fleksibilitas tinggi dan lead time yang lebih singkat.

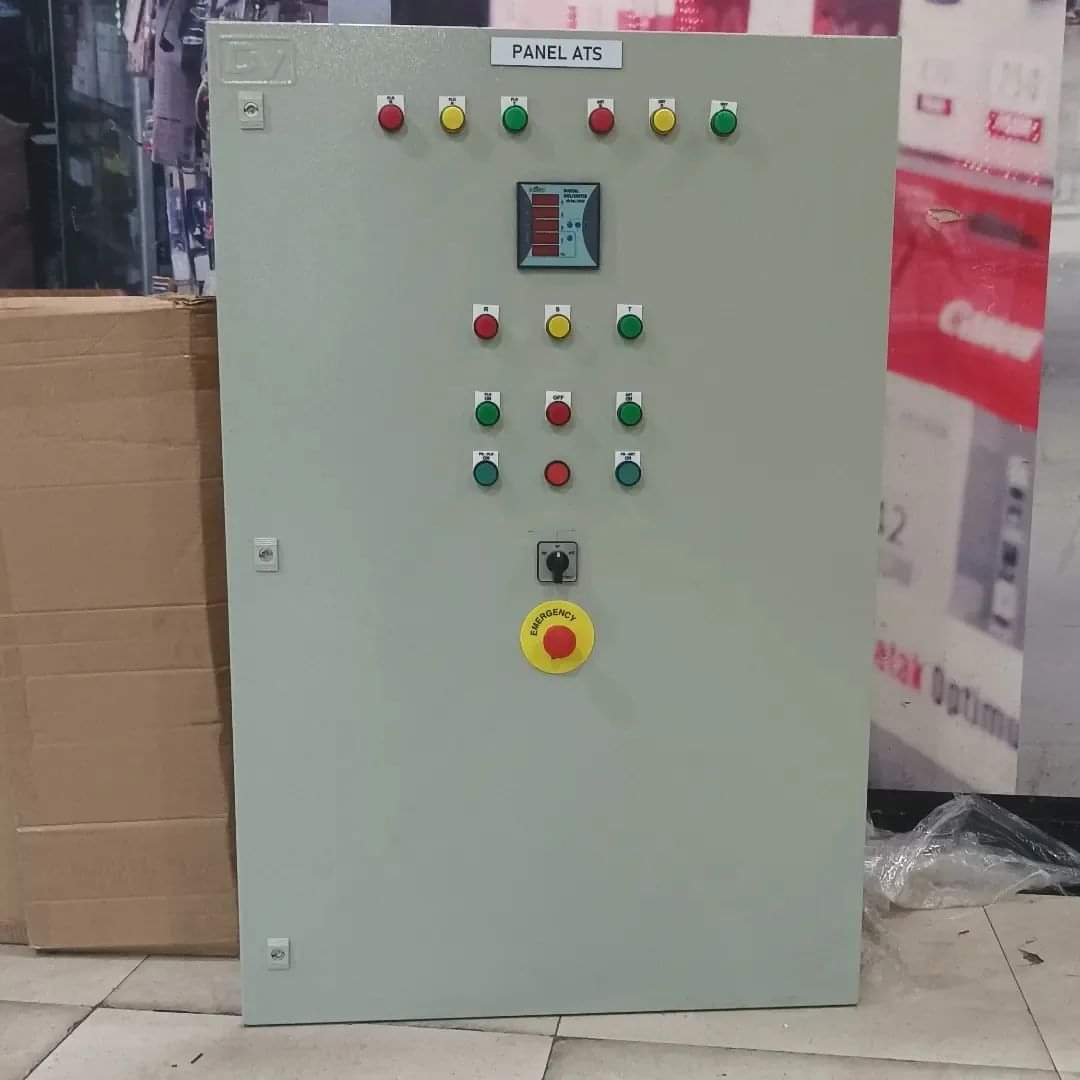

Panel ATS (Automatic Transfer Switch) GI 150kV fabrikasi PT TEM — relay proteksi SIPROTEC dan REF615

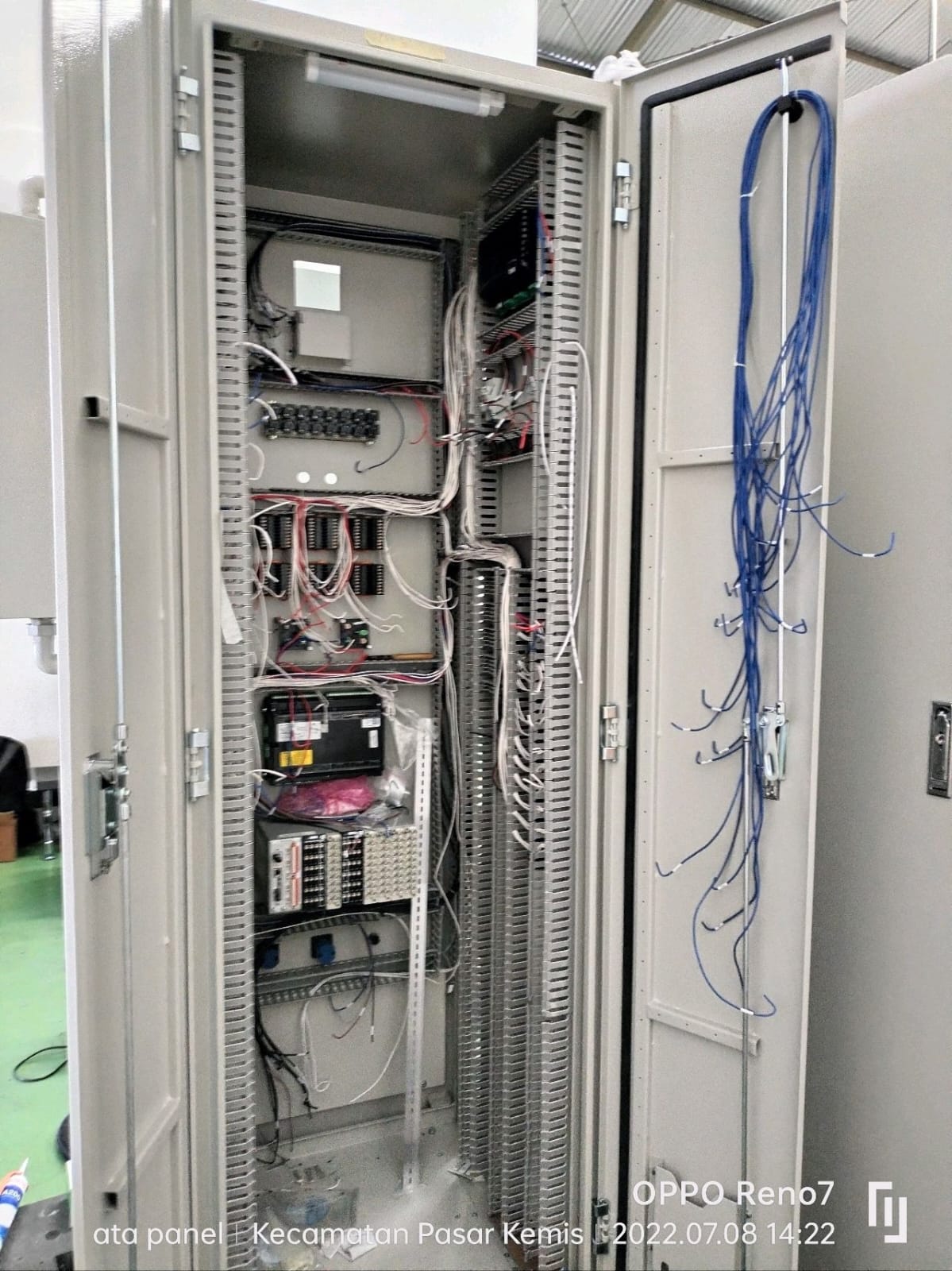

Panel Buspro (Busbar Protection) 150kV PT TEM — proteksi busbar diferensial dengan relay high impedance
| Tipe Panel | Fungsi | Relay Digunakan | Standar |
|---|---|---|---|
| Panel ATS / Incoming Bay | Proteksi bay incoming trafo atau feeder 150kV | SIPROTEC 7SA/7SJ, REF615, P143 | IEC 60255, PLN SPLN T5 |
| Panel Buspro (87B) | Proteksi busbar diferensial — trip semua bay saat busbar fault | REB500, REF615 busbar scheme, 7SS85 | IEC 60255, IEC 62271 |
| Panel DPG / Tie Bay | Bay bus coupler dan bus section — interlocking dan kontrol | SIPROTEC 7SJ, REF615 | PLN standar GI |
| Panel Control & Metering | Metering energi, AVR, dan indikasi status GI | IED metering Schneider/ABB | IEC 61869, PLN |
| Panel DC Distribution | Distribusi power DC 110V/220V ke seluruh panel relay | DC distribution board, charger, UPS | IEC 62477, PLN |
| Panel LVAC Auxiliary | Power AC untuk lighting, heater, motor operasi DS/CB | MCB distribusi, RCBO, ATS | PUIL 2011, IEC 60364 |
Detail wiring panel relay proteksi GI 150kV — terminal block, kabel kontrol, dan marshalling panel
🔧 Kemampuan Fabrikasi Panel PT TEM
- Engineering SLD, wiring diagram, terminal block drawing
- Pengadaan relay: SIPROTEC, REF, Sepam, SEL, P-Series
- Fabrikasi enclosure cubicle 2000×800×600mm
- Wiring panel di workshop + FAT sebelum pengiriman
- Instalasi di site + secondary injection testing
- IEC 61850 configuration dan fiber optic integration
- Dokumentasi as-built drawing + test record
Erection HV Apparatus GI 150kV — Trafo, CB, CT, DS, Arrester
Erection (pemasangan) HV apparatus adalah pekerjaan inti instalasi gardu induk yang membutuhkan keahlian khusus dan alat berat yang tepat. PT TEM memiliki tim rigger bersertifikat, crane operator K3, dan alat angkat sendiri untuk pekerjaan ini.
| Peralatan | Scope Pekerjaan PT TEM | Bobot / Dimensi | Alat Digunakan |
|---|---|---|---|
| Transformator Daya (MVA) | Pengangkatan, posisi di pondasi, koneksi bushing, oil filling, drying (hot oil circulation), nitrogen blanket | 20–500 ton | Crane 100T, trailer low-bed, alat purifikasi oil |
| Circuit Breaker SF6 150kV | Erection tiang support, pemasangan CB, koneksi busbar, SF6 filling dan leak test, wiring operating mechanism | 500–2.000 kg | Crane 25T, SF6 filling unit |
| Disconnecting Switch (DS) | Pemasangan tiang isolator, DS pantograph/vertical/horizontal, koneksi grounding switch, motor drive wiring, adjustment | 200–800 kg per phase | Crane 10T, alignment tools |
| Current Transformer (CT) | Pemasangan di tiang support, koneksi busbar primer, wiring sekunder ke marshalling box, grounding | 100–500 kg | Crane kecil, cable tray CT |
| Capacitive Voltage Transformer (CVT) | Pemasangan di support struktur, koneksi HV ke busbar, wiring sekunder metering, grounding | 200–600 kg | Crane kecil |
| Surge Arrester (LA) | Pemasangan di struktur, koneksi HV terminal ke busbar, grounding arrester ke ground grid | 50–150 kg | Tangga + lifter |
| Busbar AIS | Pemasangan tubular busbar, tension clamp, expansion joint, alignment, torque sesuai spec | Sesuai panjang span | Alignment jig, torque wrench |
Cable Laying, Jointing & Termination Kabel HV/MV Gardu Induk
Pekerjaan kabel pada gardu induk 150kV mencakup dua jenis: kabel power HV/MV untuk distribusi daya, dan kabel kontrol/pilot untuk sistem proteksi dan SCADA. Keduanya membutuhkan teknik pemasangan yang berbeda dan ketelitian tinggi.
🔌 Kabel Power HV/MV
- Kabel 150kV XLPE underground UGC — trenching, laying, bedding, backfill
- Kabel 20kV/11kV distribusi dari trafo ke LVMDP
- Jointing kabel HV menggunakan cold-shrink atau heat-shrink sesuai IEC 60840
- Termination indoor/outdoor sesuai tipe kabel dan rating tegangan
- Hipot test kabel 150kV setelah instalasi (resonant AC/DC sesuai IEC)
- Partial discharge (PD) test kabel HV setelah jointing
🔗 Kabel Kontrol & Pilot
- Kabel pilot relay 4-core XLPE dari CT/VT ke marshalling kiosk
- Kabel kontrol 2–19 core dari field equipment ke panel relay
- Fiber optic untuk IEC 61850 process bus dan SCADA communication
- Cable tray dan conduit installation di cable bridge dan trench
- Termination, ferruling, dan labelling sesuai wiring diagram
- Core continuity dan insulation test semua kabel kontrol
📋 Standar Kabel Instalasi GI PT TEM
- IEC 60840 — kabel HV XLPE 150kV testing & installation
- IEC 62067 — kabel EHV 500kV specification
- IEC 60502 — kabel MV 20kV
- PLN SPLN 42 — standar kabel distribusi PLN
- IEC 61086 — conduit system wiring
- PUIL 2011 — instalasi listrik Indonesia
- IEEE 525 — kabel control switchyard GI
- IEC 61850-9-2 — fiber optic process bus GIS/GI digital
Portofolio Instalasi E&I Substation & GI — Referensi Nyata PT TEM
PT TEM telah mengerjakan instalasi E&I di gardu induk dan substation di seluruh Indonesia — dari proyek GI transmisi PLN 500kV hingga substation industri 66kV. Berikut sebagian dari referensi proyek kami yang terdokumentasi.

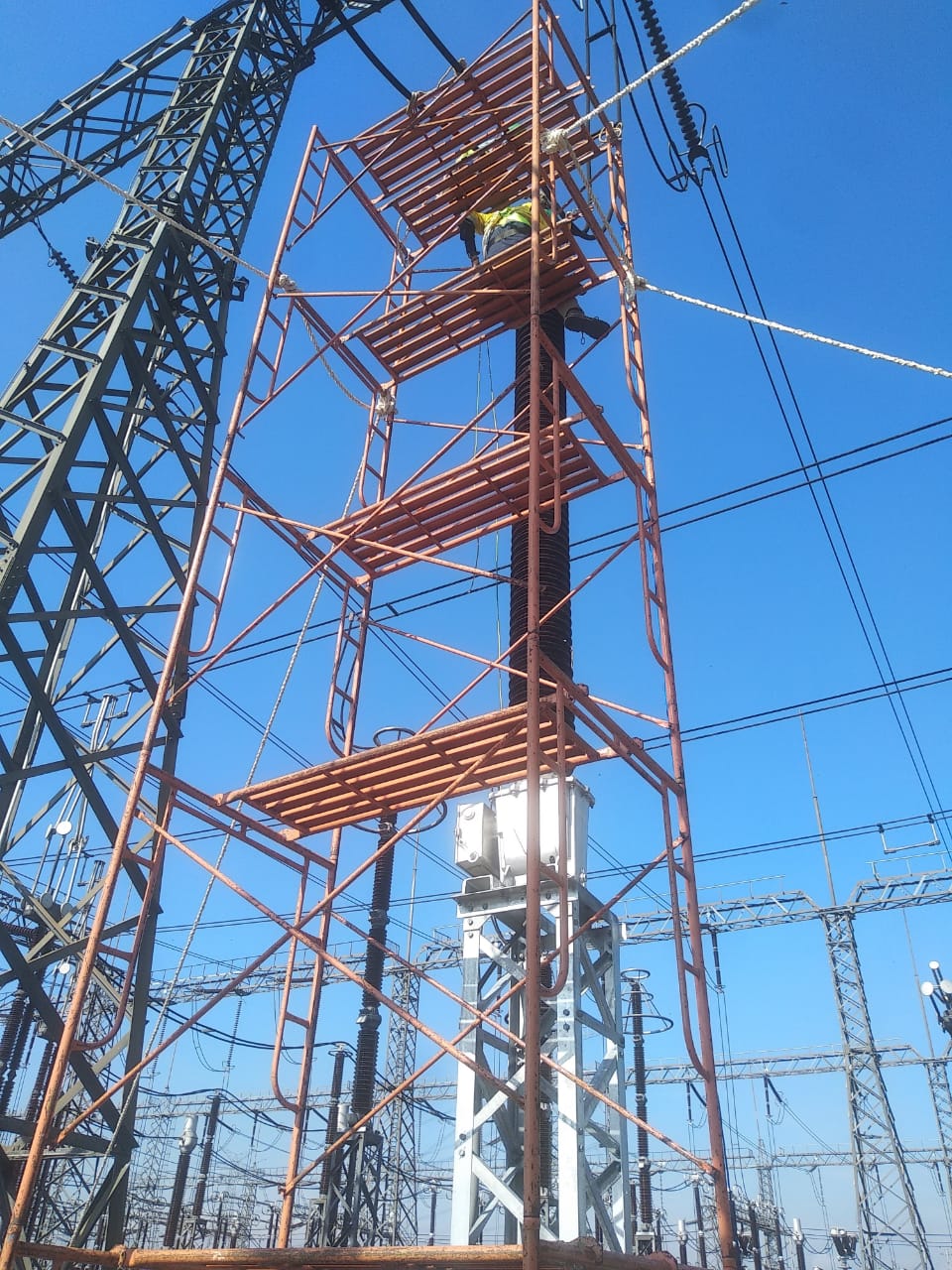

GI Pedan 500kV Jawa Tengah — PT TEM terlibat dalam proyek instalasi gardu induk tegangan ekstra tinggi
| Proyek GI | Lokasi | Tegangan |
|---|---|---|

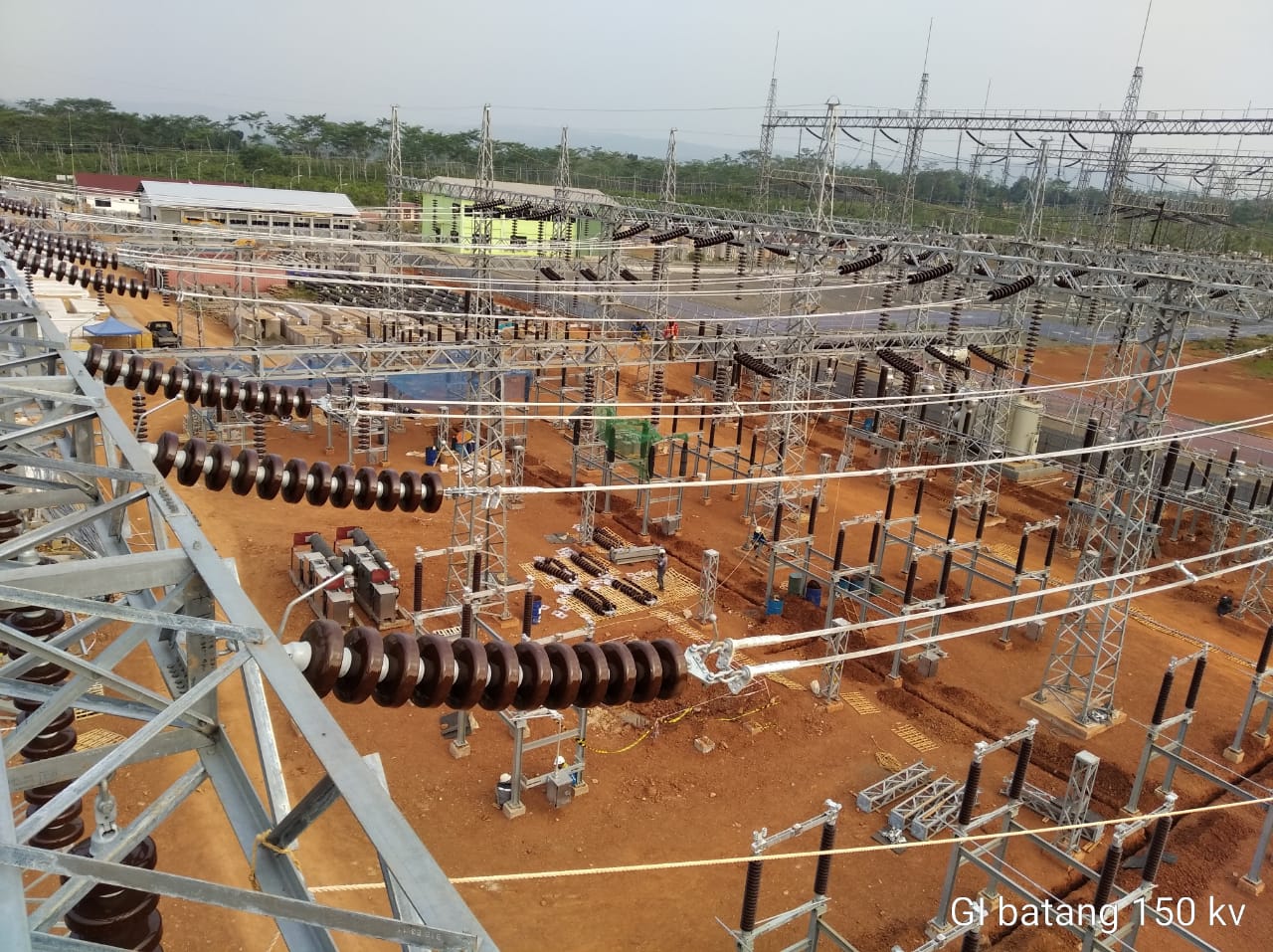

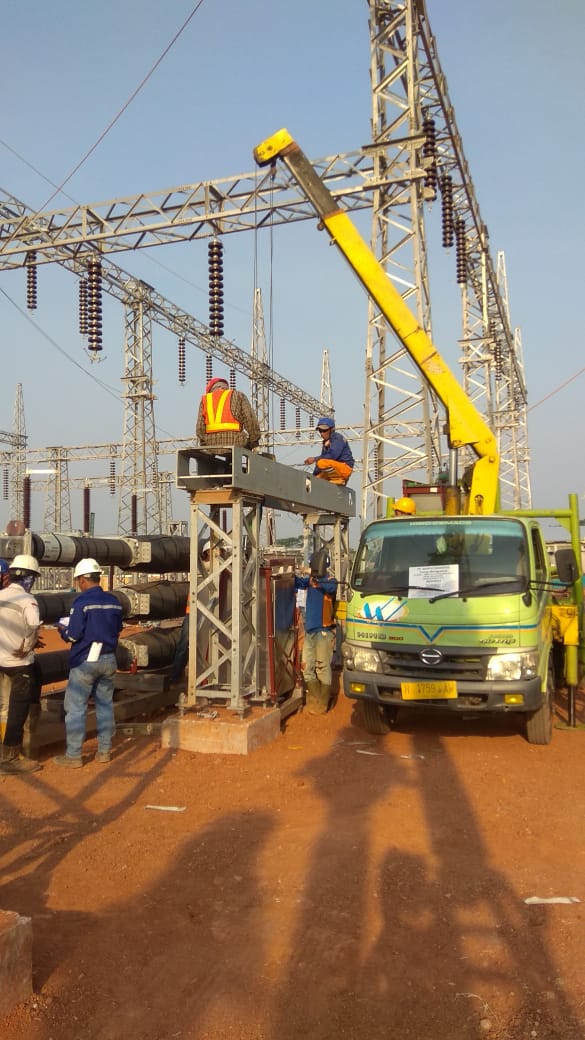

| GI Batang | Jawa Tengah | 150kV AIS |

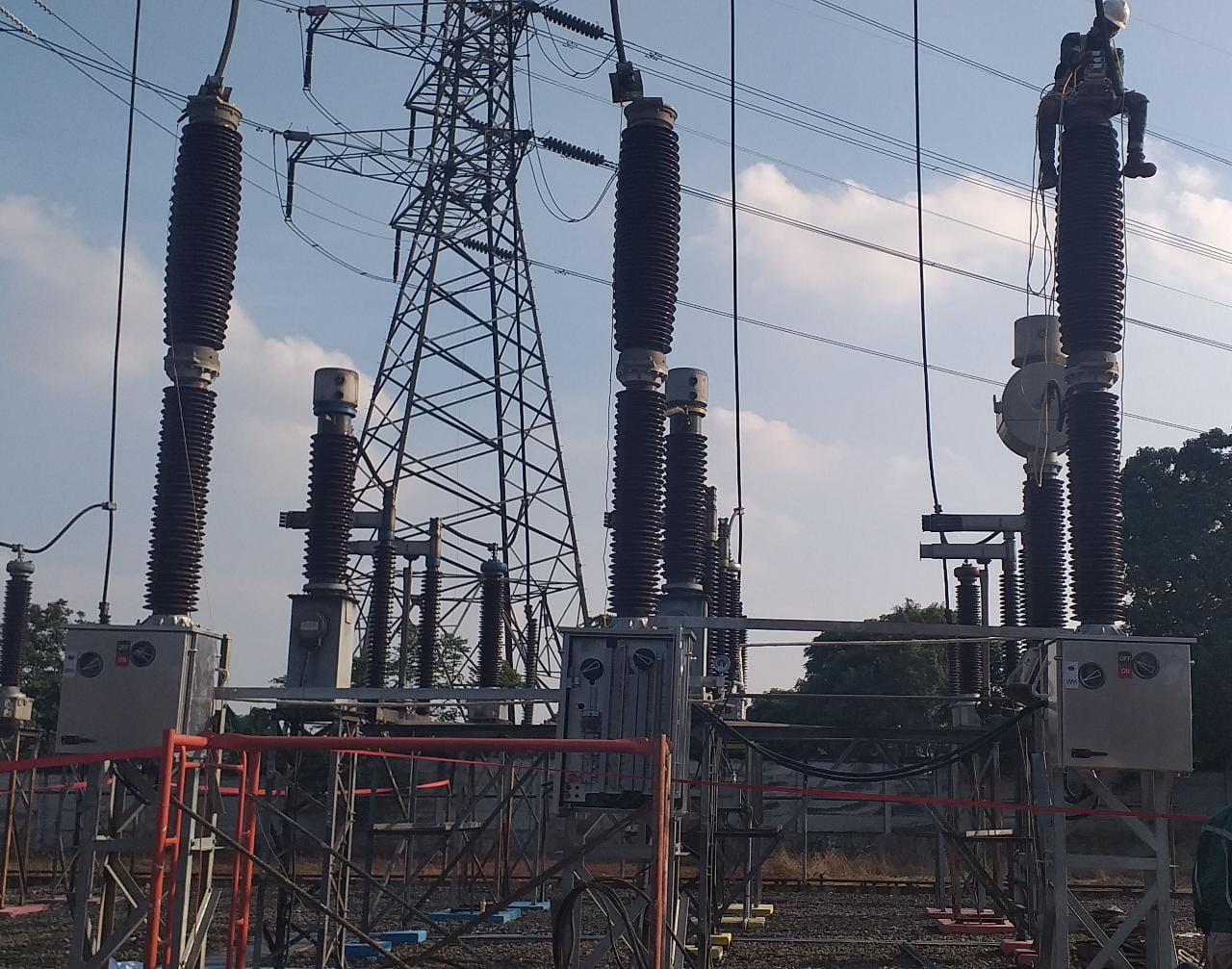

| GI Jatake | Tangerang, Banten | 150kV AIS |

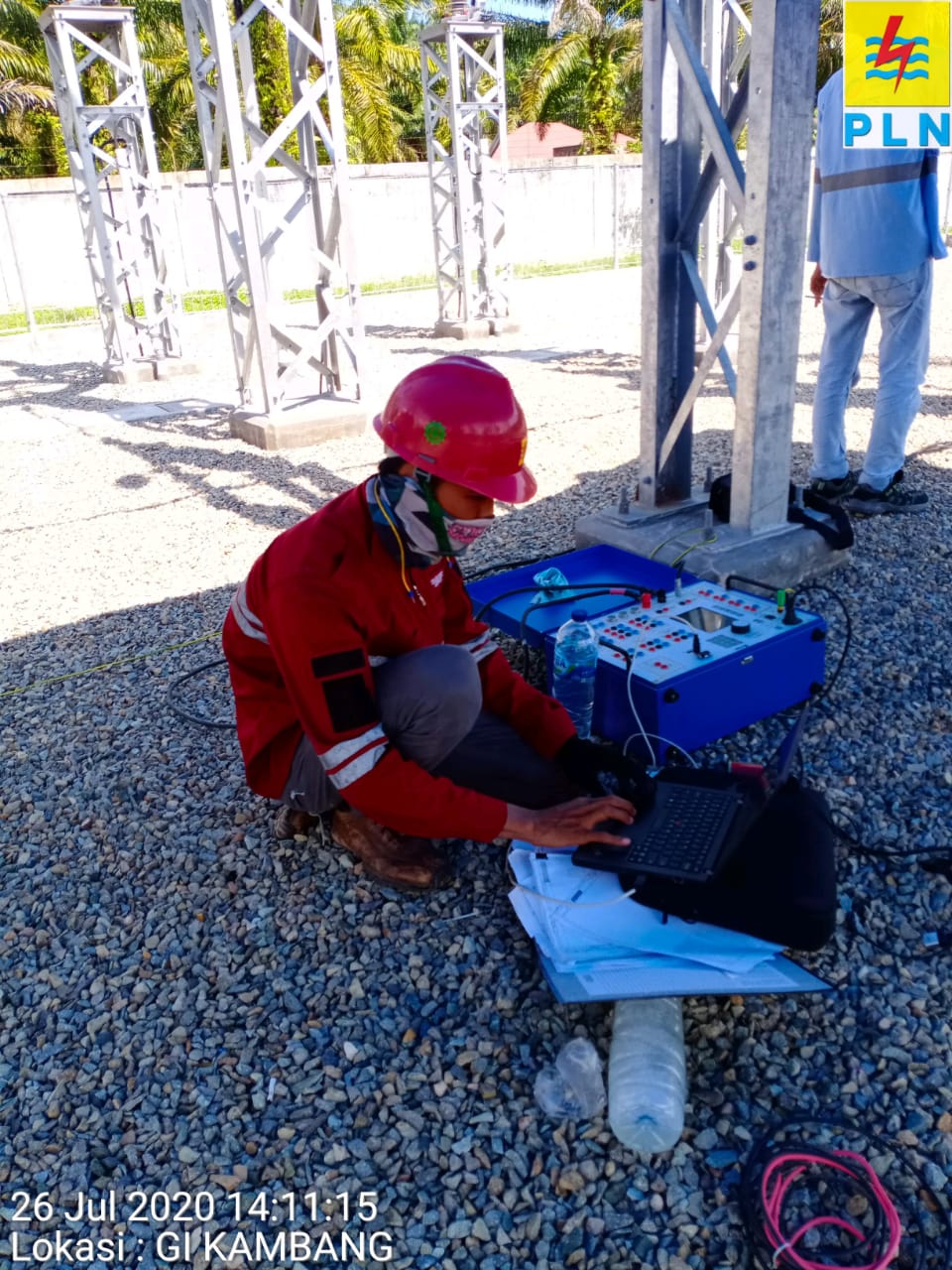

| GI Kambang | Sumatera Barat | 150kV AIS |

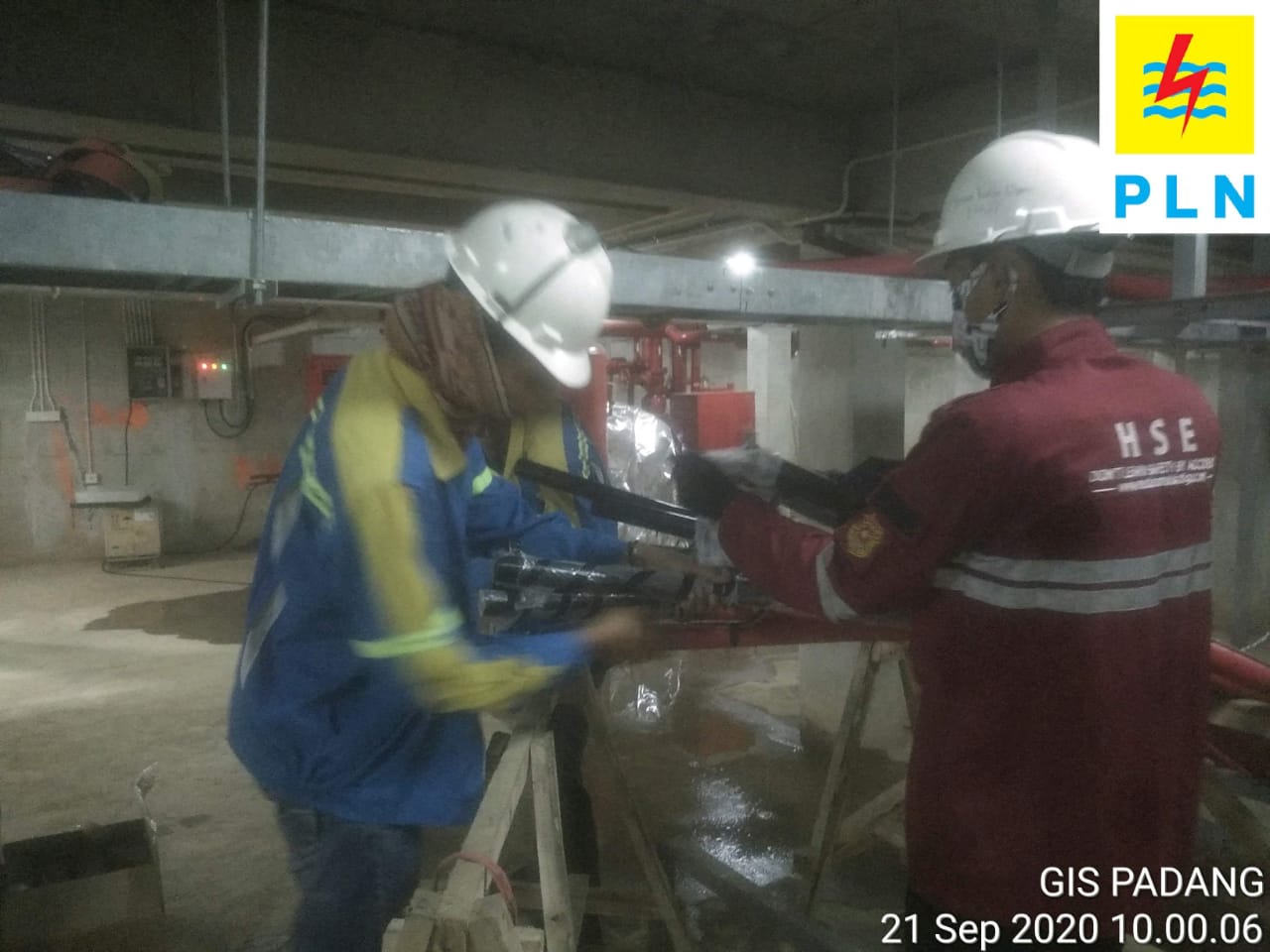

| GIS Padang | Padang, Sumbar | 150kV GIS |

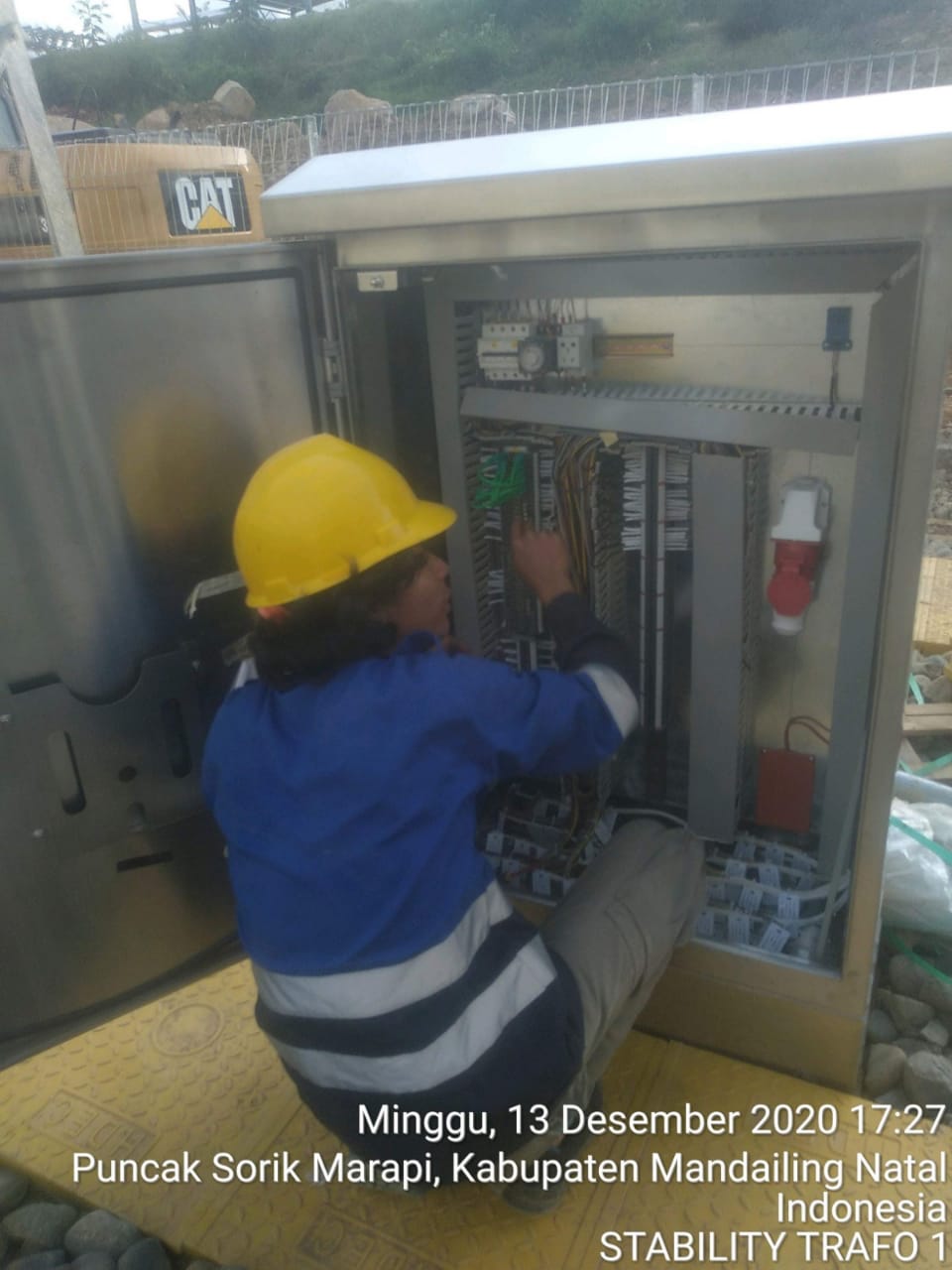

| GI SMGP | Padang, Sumbar | 66kV AIS |

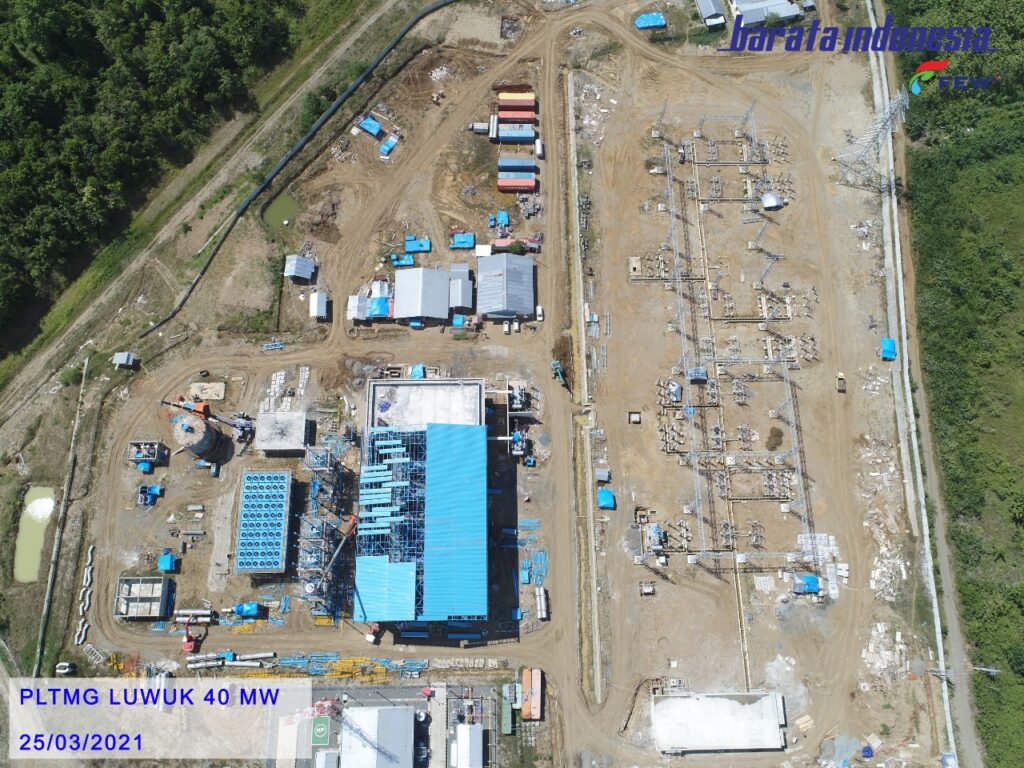

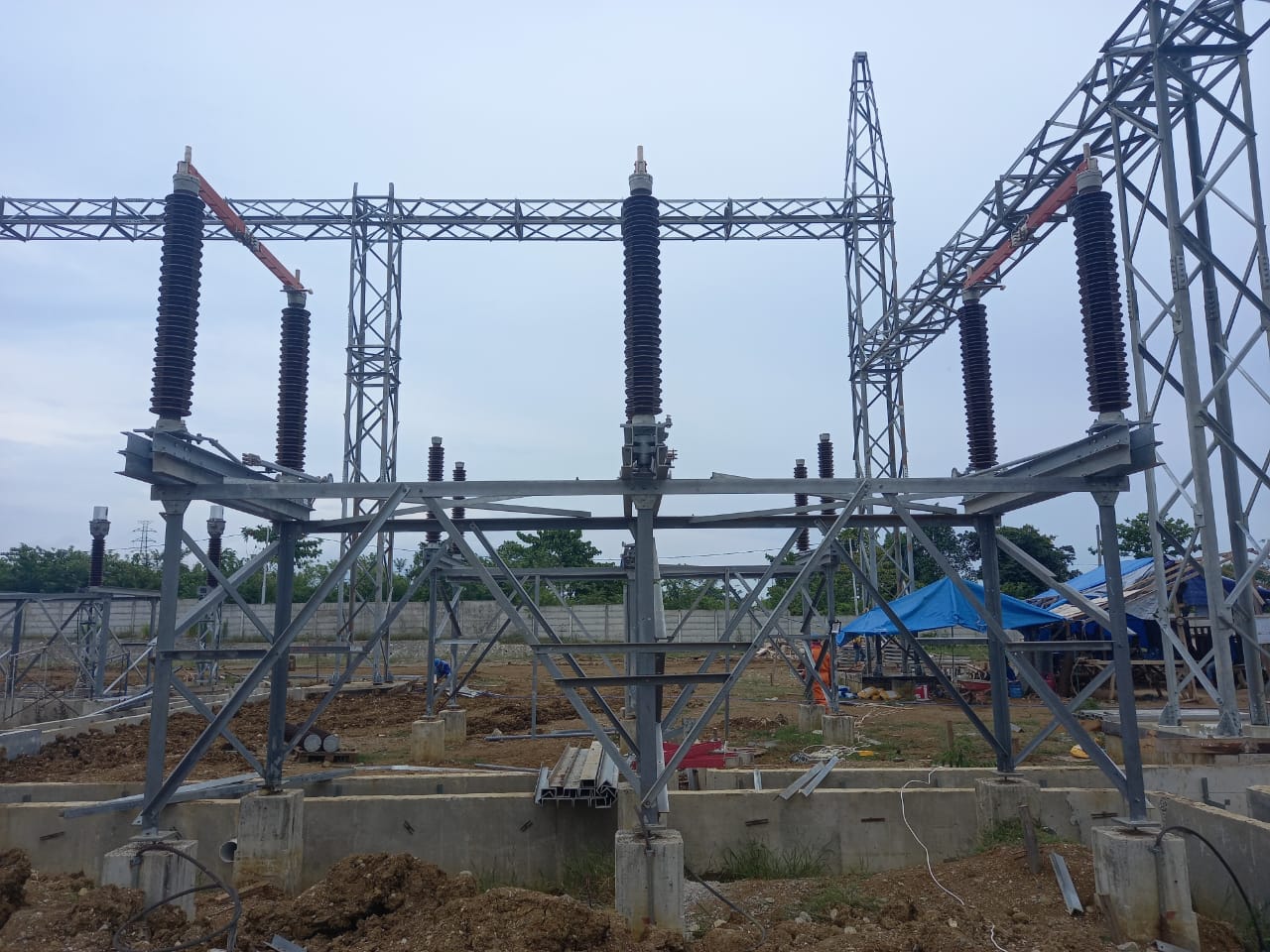

| GI Luwuk | Sulawesi Tengah | PLTMG Substation |

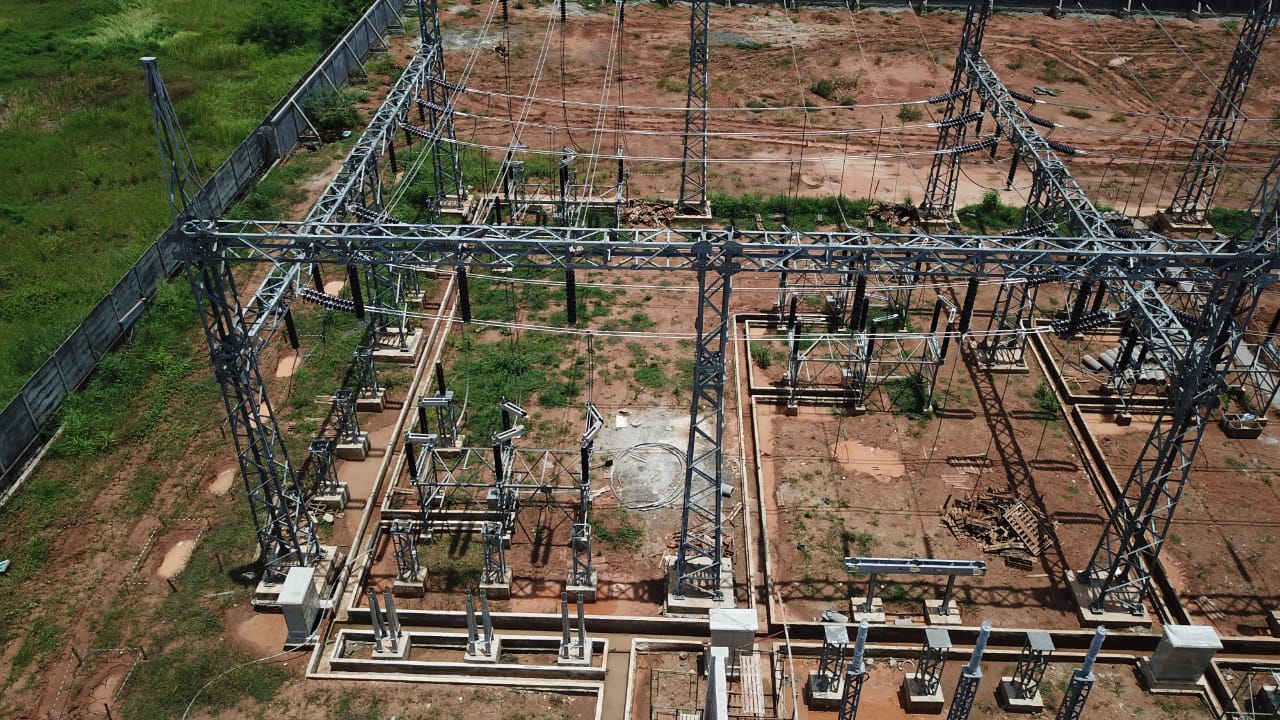

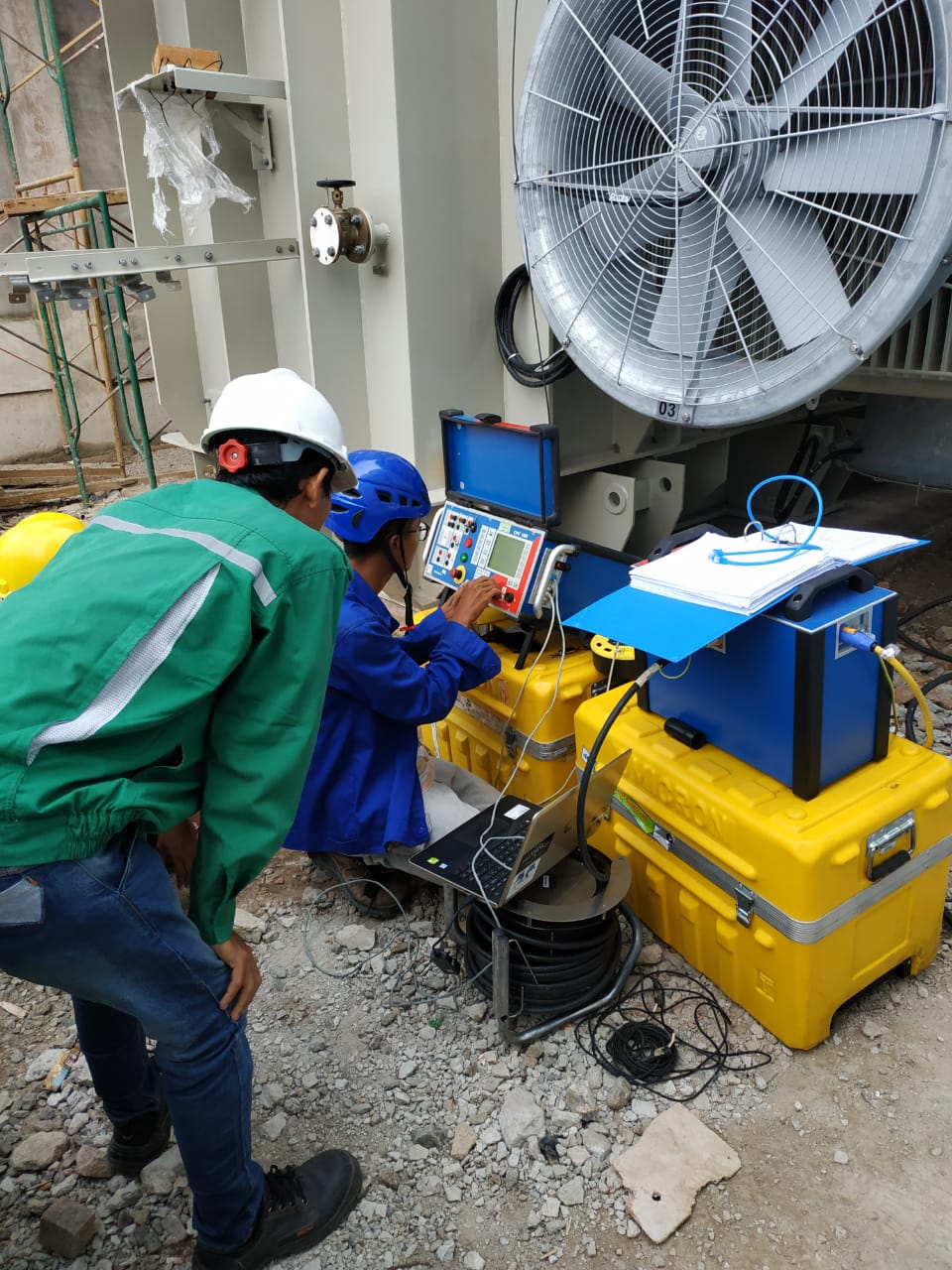

| GI Sepatan | Tangerang, Banten | 150kV AIS |
| GIS Kebayoran Baru | Jakarta Selatan | 150kV GIS |
| GI Pedan | Klaten, Jawa Tengah | 500kV AIS |
| GI Pasaman Barat | Sumatera Barat | 150kV AIS |
Keunggulan PT TEM sebagai Kontraktor Instalasi E&I Substation & GI
Energize pertama GI 150kV — momen final setelah proses instalasi dan T&C selesai
Energize GI 150kV Pasaman Barat — PT TEM mendampingi commissioning bersama PLN
🔩 One-Stop E&I
Instalasi + panel fabrikasi + testing commissioning dari satu kontraktor — tidak perlu koordinasi multi-vendor.
🏭 Own Alat Uji
Omicron CMC 356, CPC 100, CB Analyzer, hipot resonant, DLRO — tidak sewa, siap deploy tanpa lead time.
📋 Sertifikasi Lengkap
K3 Listrik PLN, K3 Umum, SIO crane, SBUJK MK013 (substation), ISO 9001 (dalam proses).
🗺️ Jangkauan Nasional
Base Balikpapan — strategis untuk Indonesia Timur; tim mobilisasi Jawa, Sumatera, Sulawesi, Papua sudah terbukti.
⚡ Digital GI Ready
IEC 61850, GOOSE, process bus, fiber optic — PT TEM siap untuk digital substation dan smart grid modernisasi.
🤝 Subkon EPC
Berpengalaman sebagai subkon dari Wijaya Karya, Waskita, Rekind, Adhi Karya, dan kontraktor EPC internasional.
Pertanyaan Umum — Jasa Instalasi E&I Substation & Gardu Induk 150kV
Apa lingkup pekerjaan jasa instalasi E&I substation gardu induk 150kV?
Lingkup mencakup: pondasi & grounding; erection HV apparatus (trafo, CB SF6, DS, CT, CVT, LA, busbar); instalasi GIS; kabel HV laying, jointing, termination; wiring panel proteksi dan kontrol; SCADA & IEC 61850 integration; testing commissioning; dan energize support.
Berapa lama durasi instalasi gardu induk 150kV baru?
GI AIS single busbar 4 bay: 4–6 bulan. GI AIS double busbar 8 bay: 6–9 bulan. GIS indoor 4–8 bay: 3–5 bulan. Estimasi akurat setelah menerima scope lengkap dari owner/EPC.
Apakah PT TEM bisa mengerjakan instalasi GI di luar Kalimantan?
Ya. Sudah terbukti di Jawa (GI Batang, Jatake, GIS Kebayoran Baru), Sumatera (GI Kambang, Pasaman Barat, GIS Padang), Sulawesi (GI Luwuk), dan Kalimantan. Mobilisasi nasional tersedia.
Standar apa yang digunakan untuk instalasi E&I GI 150kV?
SPLN T5.004 (instalasi GI PLN), SPLN T5.005 (T&C GI), IEC 62271 (HV switchgear), IEC 61869 (CT/VT), IEEE C57 (trafo), IEC 61850 (SCADA digital), PUIL 2011, dan K3 PLN SKDIR-101.
Apakah PT TEM menerima pekerjaan subkon dari kontraktor EPC utama?
Ya. PT TEM berpengalaman sebagai subkontraktor E&I untuk Wijaya Karya, Waskita, Adhi Karya, Rekind, dan kontraktor EPC internasional. PT TEM menanggung full E&I scope dengan laporan dokumentasi standar EPC.
Butuh Kontraktor Instalasi E&I Substation & Gardu Induk?
PT TEM siap menerima pekerjaan instalasi E&I substation dan gardu induk 150kV/500kV di seluruh Indonesia — sebagai kontraktor langsung atau subkontraktor EPC. Kirim scope pekerjaan dan SLD Anda untuk penawaran kompetitif.
