Jual Panel MV Switchgear Lokal Indonesia
Harga, Spesifikasi & T&C Bundled
Cari panel MV switchgear berkualitas dengan harga lokal dan layanan purna jual responsif? PT TEM menyediakan panel MV 6kV/20kV, MCC motor control, LVMDP, ATS AMF, dan panel custom — difabrikasi di workshop PT TEM dengan komponen bermerek internasional. Plus: jasa instalasi dan T&C dari tim yang sama. Satu vendor, satu tanggung jawab.
Kenapa Pengadaan Panel MV Lokal Indonesia Lebih Masuk Akal di 2025–2026
Selama bertahun-tahun, banyak perusahaan industri di Indonesia otomatis memesan panel MV dari luar negeri (Eropa, China, Korea) karena alasan “standar” dan “kualitas”. Tapi kondisi pasar 2025–2026 membuktikan bahwa panel lokal bukan sekadar alternatif murah — ini adalah pilihan cerdas.
Tiga faktor utama yang mendorong shift ke panel MV lokal:
- Efisiensi biaya nyata: Kurs dolar yang fluktuatif membuat panel impor 30–60% lebih mahal dari 3 tahun lalu
- Lead time kritis: Panel impor membutuhkan 16–24 minggu + clearance bea cukai — proyek tidak bisa menunggu selama itu
- Regulasi TKDN: Proyek PLN, Pertamina, dan BUMN kini mewajibkan Tingkat Komponen Dalam Negeri (TKDN) minimum — panel lokal memenuhi persyaratan ini
- After-sales responsif: Gangguan panel MV di industri = produksi berhenti. Vendor lokal bisa response dalam jam, bukan minggu
- Integrasi T&C: Fabrikator lokal yang juga punya tim T&C = pengujian lebih efisien, koordinasi lebih mudah

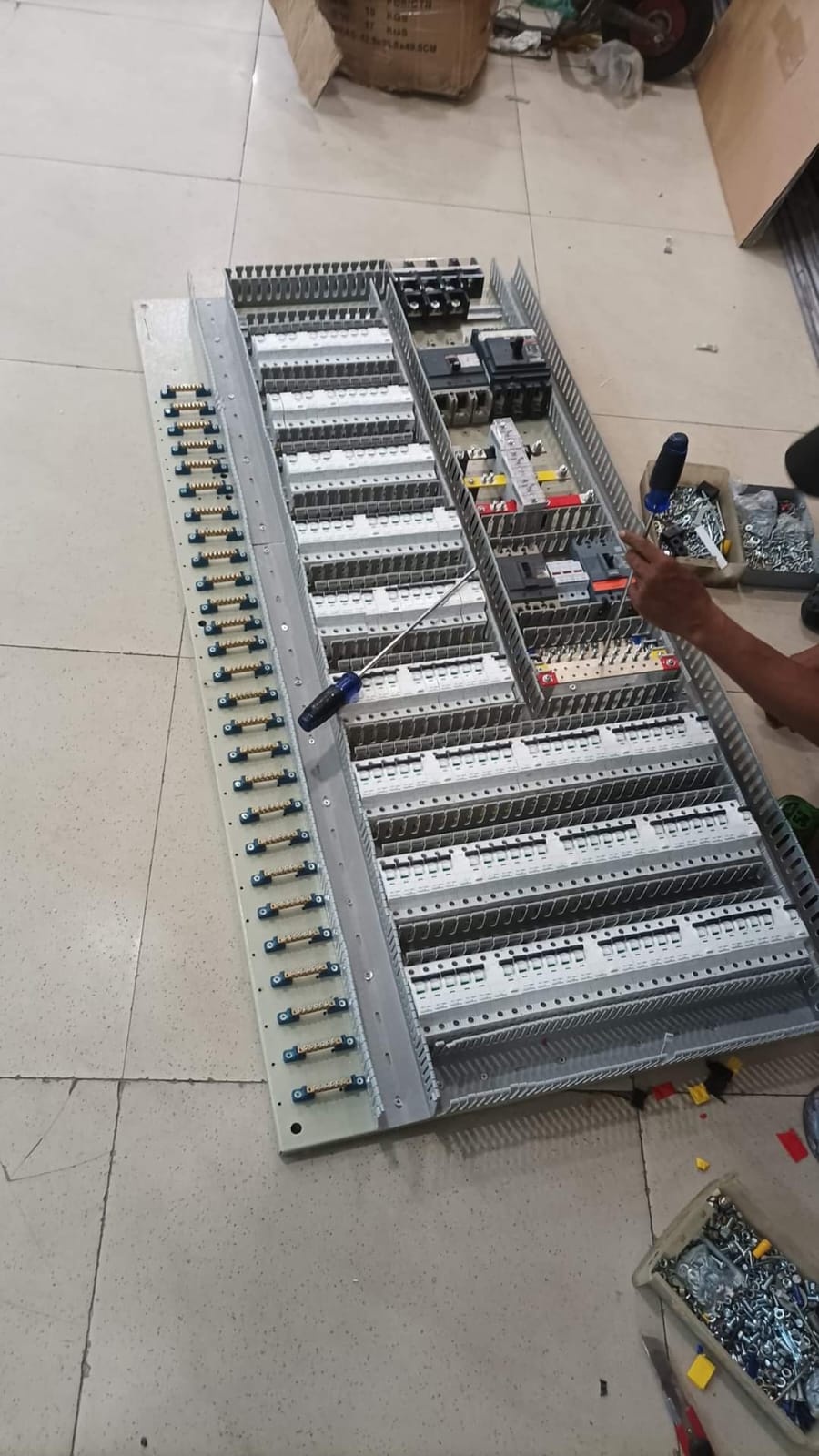

Proses pabrikasi panel di workshop PT TEM — quality control di setiap tahap
Varian Panel Listrik Industri yang Difabrikasi PT TEM
PT TEM memproduksi berbagai tipe panel listrik untuk kebutuhan industri, pembangkit, gardu induk, pertambangan, migas, dan gedung komersial. Semua dirancang berdasarkan single line diagram (SLD) dan spesifikasi proyek pelanggan.
1. Panel MV Switchgear 6kV / 20kV / 33kV

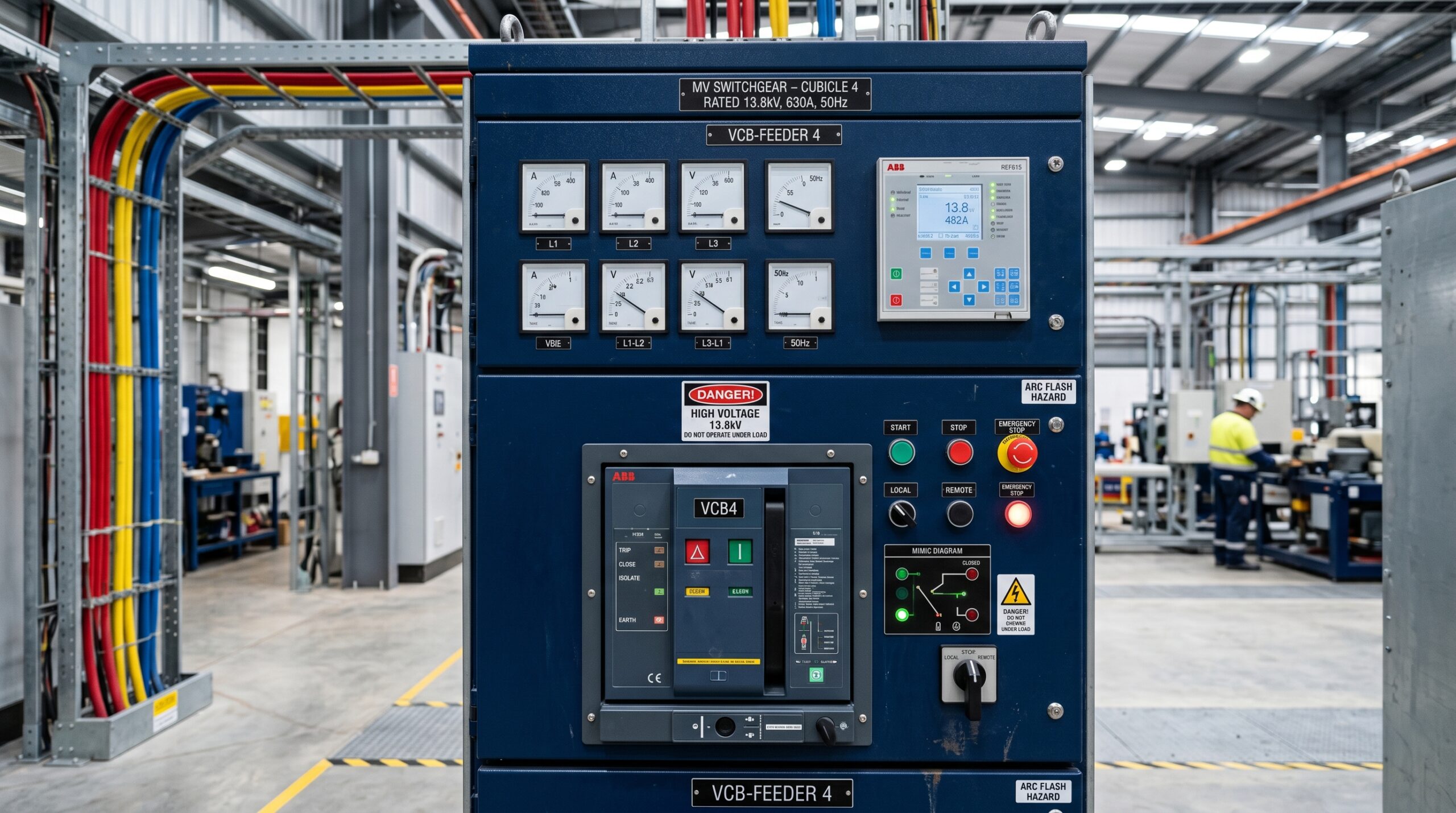

Panel MV switchgear 13.8kV dengan VCB, relay ABB REF615 dan mimic diagram — hasil PT TEM
Panel MV switchgear adalah pusat distribusi listrik tegangan menengah untuk sistem industri. PT TEM memproduksi panel MV untuk:
| Tipe Cubicle | Fungsi |
|---|---|
| Incoming VCB | Penerimaan daya dari trafo/PLN, rating 400–1250A, 630–1250A |
| Outgoing VCB | Distribusi ke feeder proses, motor MV, transformer |
| Metering | Pengukuran energi kelas 0.2S/0.5, CT/VT terintegrasi |
| Bus Coupler | Penghubung antar bus section, tie breaker VCB |
| Capacitor Bank | Koreksi faktor daya, switching thyristor/kontaktor |
| Motor Feeder MV | Starting motor MV, soft starter, VSD integrasi |
2. Panel MCC Motor Control Center — LV & MV
Motor Control Center (MCC) adalah panel distribusi dan kontrol motor terintegrasi, vital untuk industri pertambangan, migas, PLTU, dan proses kimia. PT TEM memproduksi:
- MCC LV 400V — untuk motor 0.4kV hingga 250kW per bucket
- MCC MV 6.6kV — untuk motor induksi MV 200kW–5MW industri besar
- Soft Starter MCC — starting smooth untuk pompa, kompresor, conveyor
- VSD/VFD MCC — variable speed drive untuk kontrol presisi dan hemat energi
- DOL/Star-Delta Starter — starting langsung dan bintang-segitiga
- Intelligent MCC — PROFIBUS/PROFINET, integrasi SCADA/DCS

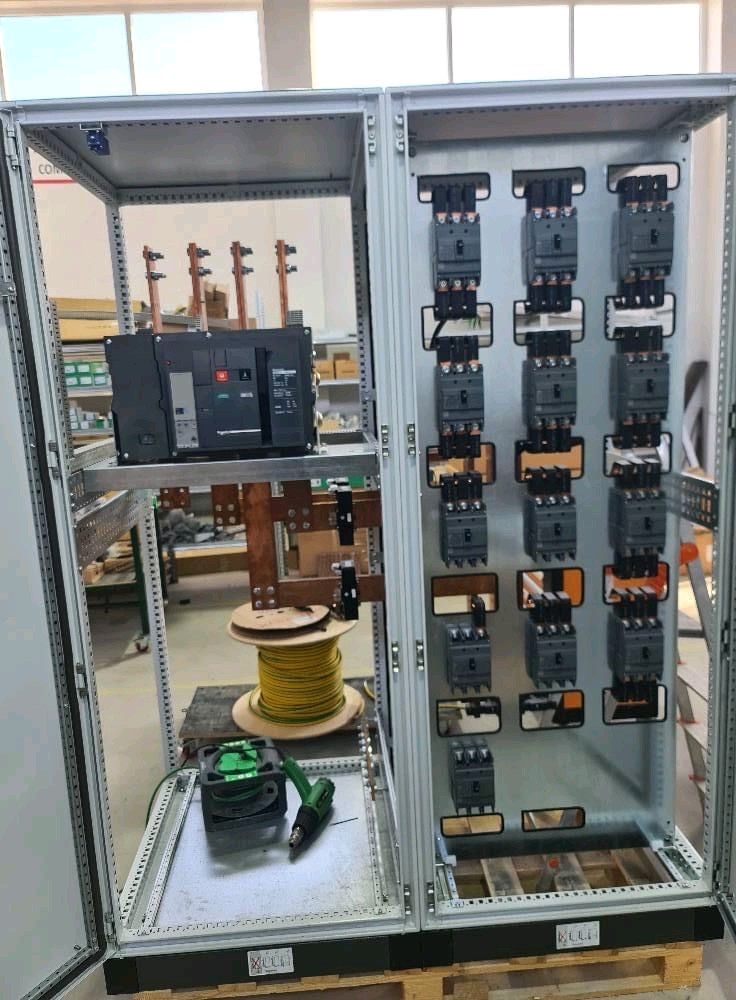

Panel LV MCC Motor Control Center buatan PT TEM — wiring ACB, busbar dan MCCB feeder
3. Panel LVMDP, ATS AMF, dan Panel Custom

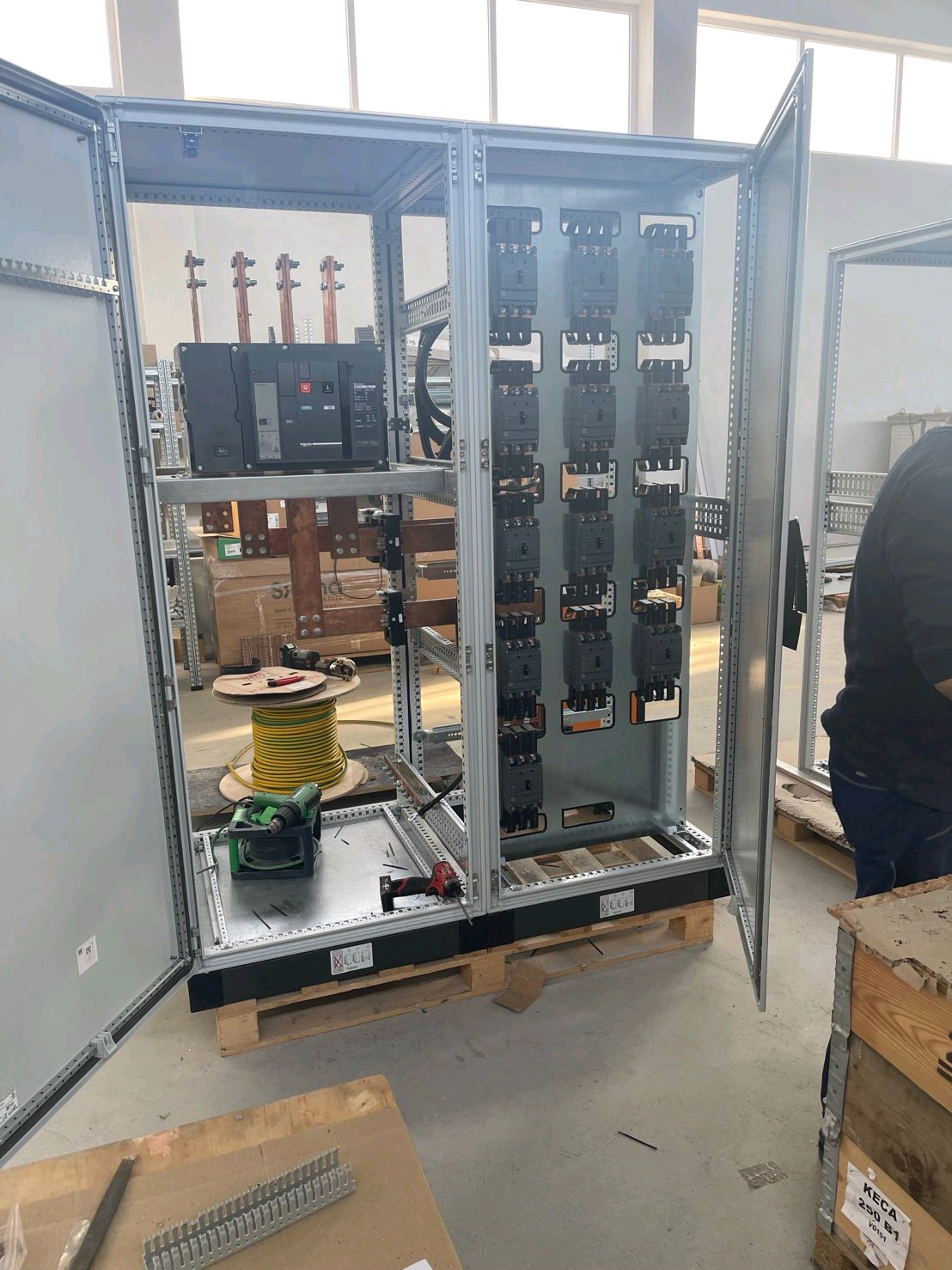

Panel LVMDP / MDB
Low Voltage Main Distribution Panel untuk gedung, pabrik, substation. ACB main breaker, MCCB outgoing, busbar tembaga, metering terintegrasi. Rating 630A–4000A.

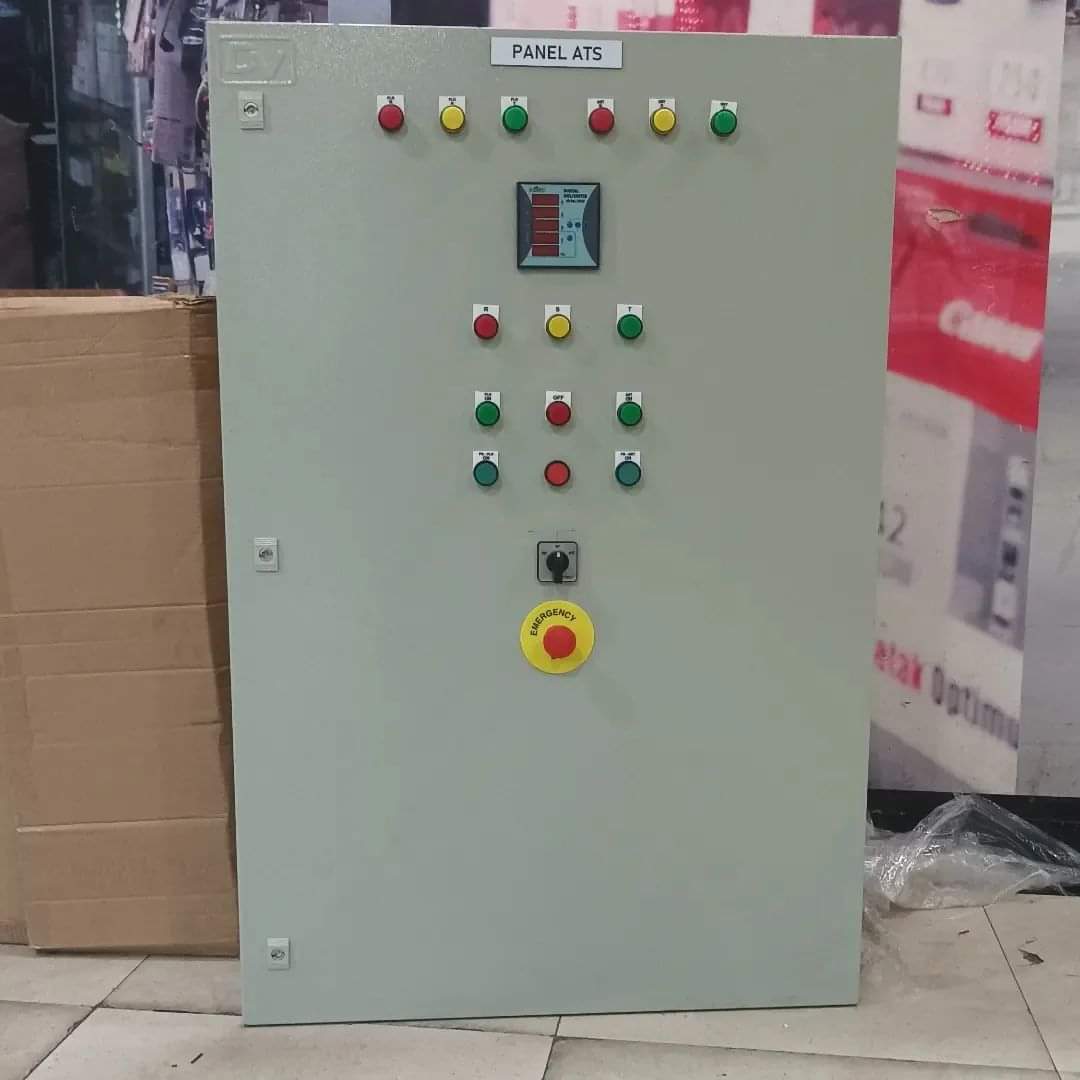

Panel ATS / AMF
Automatic Transfer Switch + Automatic Mains Failure — transfer otomatis PLN ke genset dalam 3–10 detik. Controller ComAp/Woodward. Rating 63A–4000A, 3 phase.

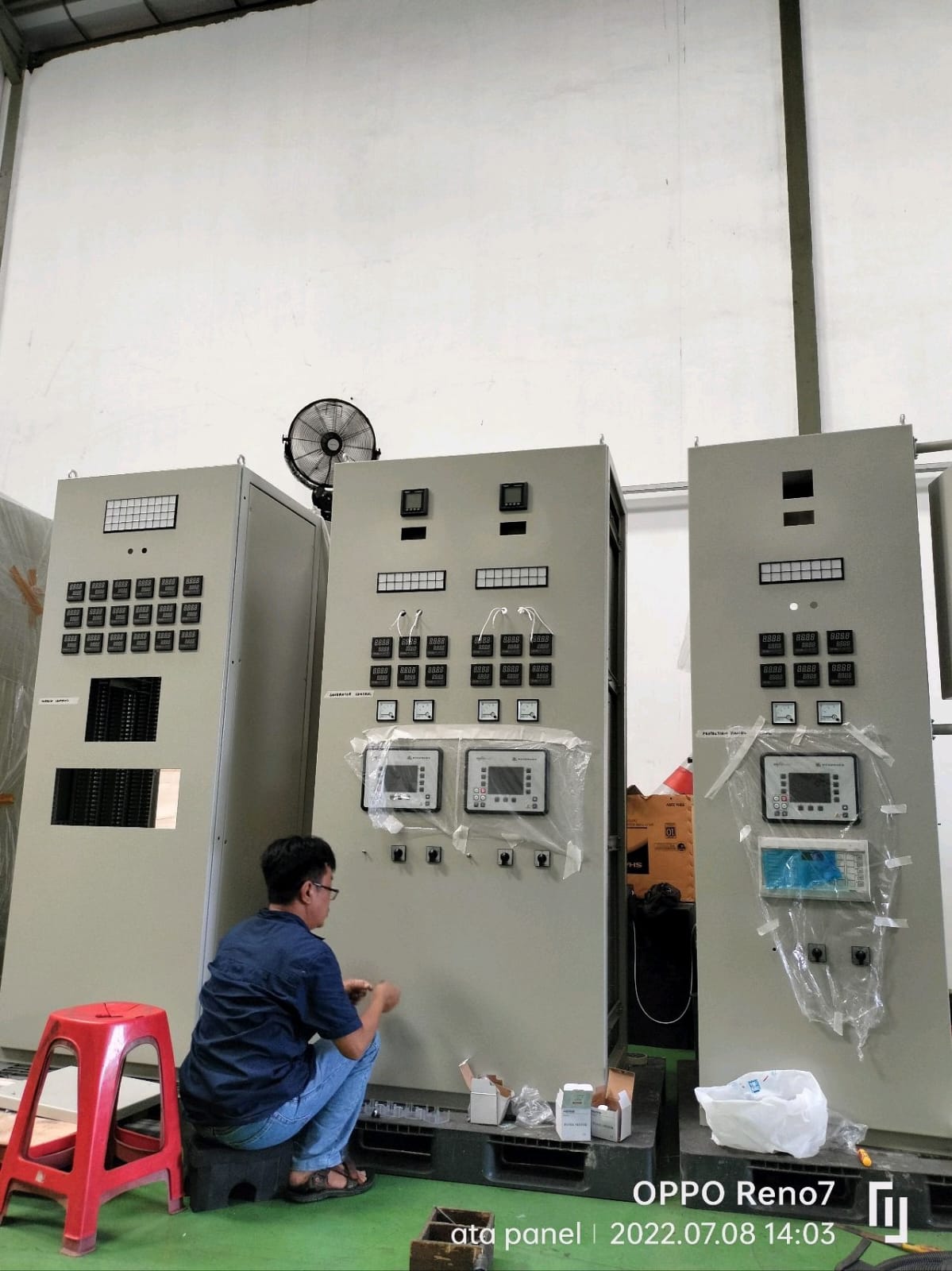

Panel AVR & Eksitasi
Panel AVR (Automatic Voltage Regulator) untuk genset dan turbin. Sistem eksitasi generator, voltage regulation, power factor control untuk pembangkit industri.
4. Panel Proteksi & Panel Custom Engineering
Panel Buspro 150kV — Protection Panel GI
Panel proteksi busbar dan sistem proteksi gardu induk 150kV. Relay differential, overcurrent, busbar protection ABB/Siemens/SEL. Mimic display, alarm annunciator, interlocking logic.

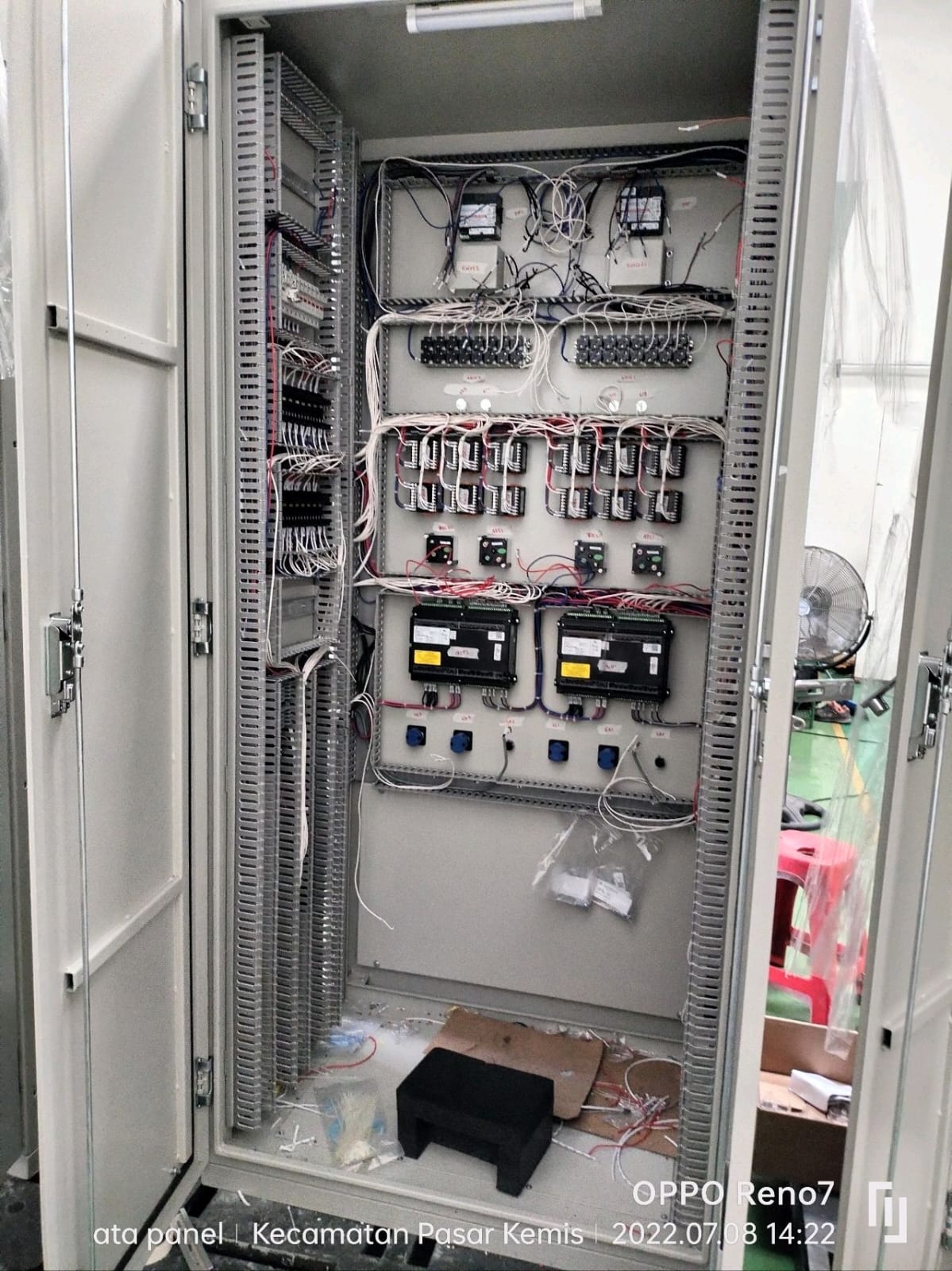

Panel RCP & Panel Custom
Remote Control Panel, ACDB (AC Distribution Board), UPS distribution panel, panel marshalling, panel junction, dan semua panel custom sesuai P&ID, SLD, dan spesifikasi teknis proyek Anda.
Perbandingan Harga Panel MV Lokal vs Impor 2025–2026
Tabel perbandingan harga indikatif untuk panel MV switchgear. Harga aktual bergantung spesifikasi, jumlah, dan komponen. Hubungi PT TEM untuk penawaran resmi sesuai SLD proyek Anda.
Cubicle VCB 20kV Incoming
ABB/Schneider VCB
relay REF615/SEL
Cubicle VCB 20kV Outgoing
VCB + relay IDMT/HS
CT kelas 5P20/0.5
MCC LV 400V Lengkap
Schneider/ABB komponen
DOL/SD/SS starter
Panel ATS AMF
ComAp/Woodward controller
rating 400A–2000A
| Aspek | Panel Lokal PT TEM ✅ | Panel Impor Langsung ❌ |
|---|---|---|
| Harga | 30–50% lebih hemat dari impor | Premium — kurs USD/EUR ditambah ongkir laut + bea cukai + pajak impor |
| Lead Time Fabrikasi | 6–10 minggu (MV switchgear) 4–6 minggu (MCC/LVMDP) | 16–24 minggu + 4–8 minggu shipping + clearance bea cukai |
| Spare Part | Tersedia lokal, fast delivery, stok distributor Indonesia | Impor, lead time 8–20 minggu, harga tinggi, risiko discontinue |
| Jasa T&C | Bundled 1 vendor — tim pabrikator = tim T&C = efisien & accountable | Harus cari subkon T&C terpisah — koordinasi lebih sulit, tanggung jawab terpisah |
| Customisasi | Bebas modifikasi SLD, tambah relay, ganti komponen, perubahan desain | Factory standard, modifikasi sulit dan mahal |
| TKDN Compliance | Memenuhi TKDN untuk proyek PLN, Pertamina, BUMN | Tidak memenuhi TKDN — bisa gugur di lelang BUMN |
| After-sales | Response dalam jam (WhatsApp langsung ke tim teknis) | Email ke prinsipal luar negeri, berhari-hari tunggu respons |
Spesifikasi Teknis Panel MV & MCC PT TEM
Setiap panel yang difabrikasi PT TEM dirancang berdasarkan SLD dan spesifikasi proyek pelanggan. Berikut parameter teknis standar yang kami gunakan sebagai baseline:
Panel MV Switchgear
| Parameter | Spesifikasi |
|---|---|
| Tegangan Rating | 6kV / 6.6kV / 11kV / 20kV / 24kV / 33kV |
| Arus Rating | 400A / 630A / 1250A / 2000A |
| Arus Hubung Singkat | 25kA / 31.5kA / 40kA (1 detik) |
| Tipe Switchgear | Metal-clad, metal-enclosed (AIS/GIS) |
| Tipe Pemutus | Vacuum Circuit Breaker (VCB) drawable |
| Relay Proteksi | ABB REF615/REF630 / Siemens SIPROTEC / SEL |
| CT Akurasi | Kelas 5P20 (proteksi) + 0.5/0.2S (metering) |
| Busbar Material | Tembaga telanjang / terinsulasi heat shrink |
| IP Rating | IP 3X (indoor) / IP 54 (outdoor/dusty) |
| Standar | IEC 62271, SPLN D3, SNI |
Panel MCC & LVMDP LV
| Parameter | Spesifikasi |
|---|---|
| Tegangan Rating | 400V / 415V 3P + N + PE |
| Arus Rating | 63A–4000A (main breaker) |
| Form Factor | Form 2b / 3b / 4b (sesuai IEC 61439) |
| Main Breaker | ACB Schneider Masterpact / ABB Emax2 |
| Outgoing MCCB | Schneider NSX/CVS / ABB Tmax / Siemens 3VA |
| Busbar | Tembaga horizontal, arus sesuai rating (40–80 A/mm²) |
| Protection | MCCB dengan modul micrologic / ETU (adjustable) |
| Enclosure | Plat besi 2mm, powder coat RAL 7035 / custom |
| IP Rating | IP 31 (indoor) / IP 54 (outdoor) |
| Standar | IEC 61439-1/-2, SNI, PUIL 2011 |
Secondary injection test panel MV oleh engineer PT TEM — verifikasi relay proteksi sebelum serah terima
Proses Pengadaan Panel dari PT TEM — dari RFQ hingga Energisasi
PT TEM menyederhanakan proses pengadaan panel listrik industri. Tidak perlu koordinasi multi-vendor — satu PO untuk panel + instalasi + T&C. Berikut alur standar:
Langkah 1 — Inquiry & Kick-off
Kirim SLD, spesifikasi, dan kebutuhan proyek via WhatsApp atau email. Tim sales PT TEM konfirmasi scope, estimasi waktu, dan minta data teknis lengkap (P&ID, SLD, schedule).
Langkah 2 — Engineering Design
Tim engineering PT TEM membuat General Arrangement Drawing (GA), wiring diagram, bill of material (BOM), dan data sheet komponen. Disubmit ke klien untuk approval dalam 5–10 hari.
Langkah 3 — Penawaran Harga (Quotation)
Penawaran detail per item (panel fabrikasi, komponen, instalasi, T&C) disubmit maksimal 7 hari kerja setelah design approval. Harga fixed-price atau unit rate sesuai permintaan klien.
Langkah 4 — PO & Kick-off Fabrikasi
Setelah PO diterima dan DP dibayar, fabrikasi dimulai. Klien mendapat jadwal milestone: material procurement, assembly, internal testing, FAT schedule.
Langkah 5 — Fabrikasi & QC
Fabrikasi di workshop PT TEM. QC setiap tahap: incoming material inspection, assembly check, wiring verification, label & marking check, internal testing (megger, continuity, resistance test).
Langkah 6 — FAT (Factory Acceptance Test)
Klien/owner diundang ke workshop untuk FAT: verifikasi dimensional, wiring, relay setting, functional test. FAT report ditandatangani bersama sebelum pengiriman.
Langkah 7 — Pengiriman & Instalasi
Panel dikemas sesuai standar (fumigasi, crating), dikirim ke site. Tim instalasi PT TEM melakukan unloading, erection, alignment, grounding, dan cable connection.
Langkah 8 — T&C & Energisasi
Tim T&C PT TEM melakukan: insulation test, secondary injection relay test, loop check, functional test, lalu support energisasi pertama. Sertifikat komisioning diterbitkan.
Galeri Panel Listrik Industri Buatan PT TEM
Dokumentasi panel yang telah difabrikasi dan dipasang oleh tim PT TEM di berbagai proyek industri, pembangkit, dan infrastruktur nasional.

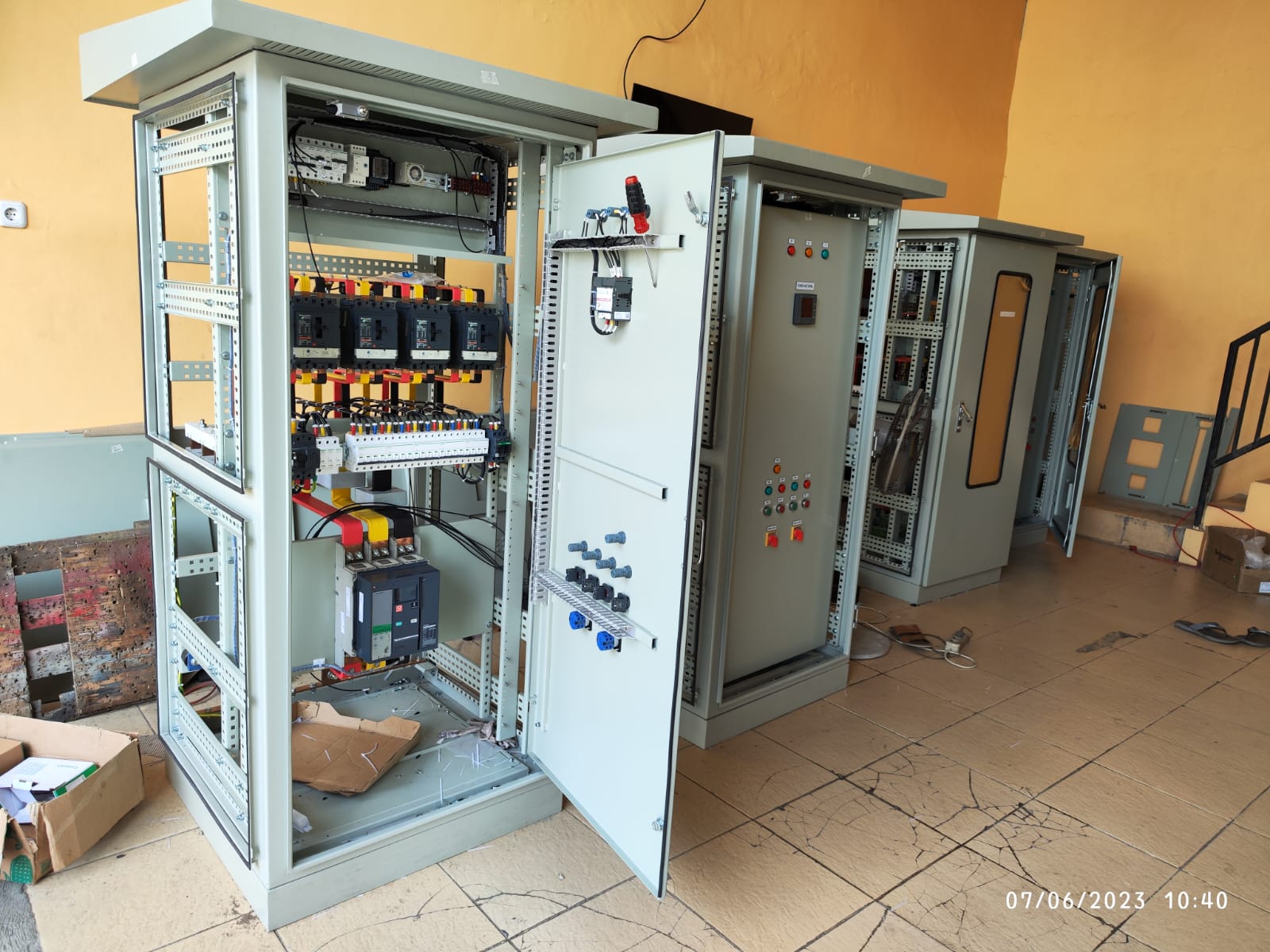

Panel DOL Pertamina Cepu

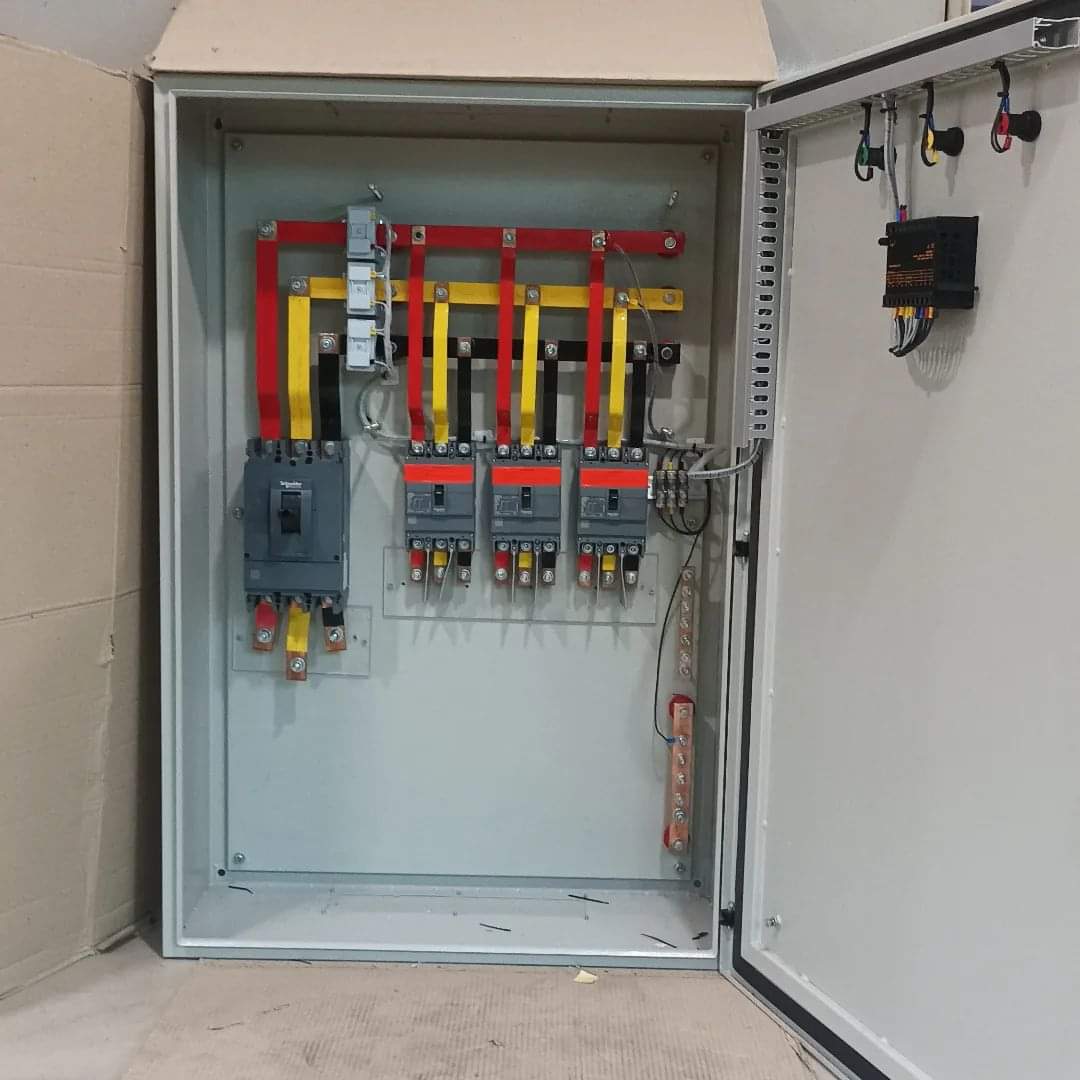

Panel ACDB AC Distribution Board

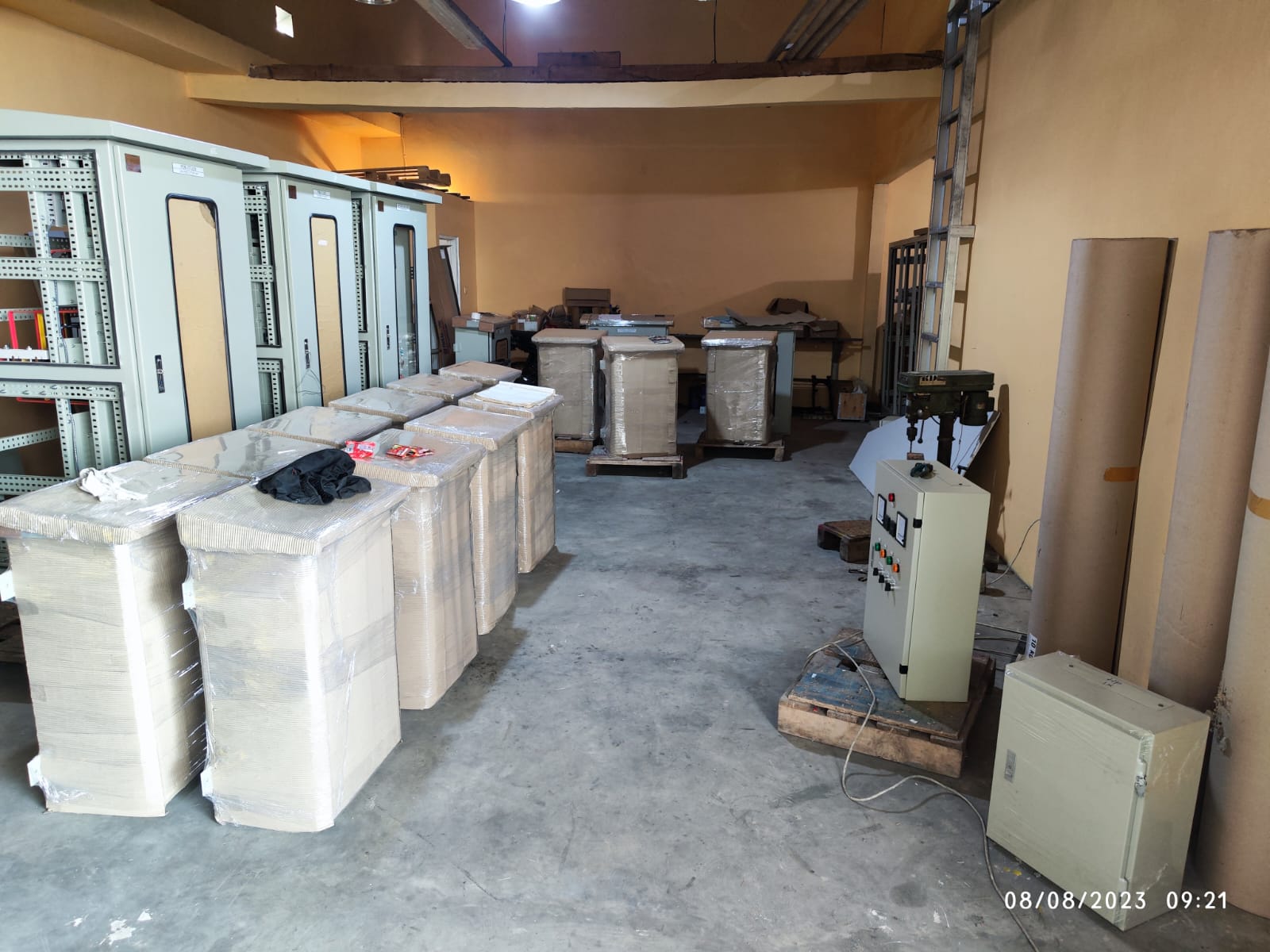

Workshop fabrikasi panel PT TEM

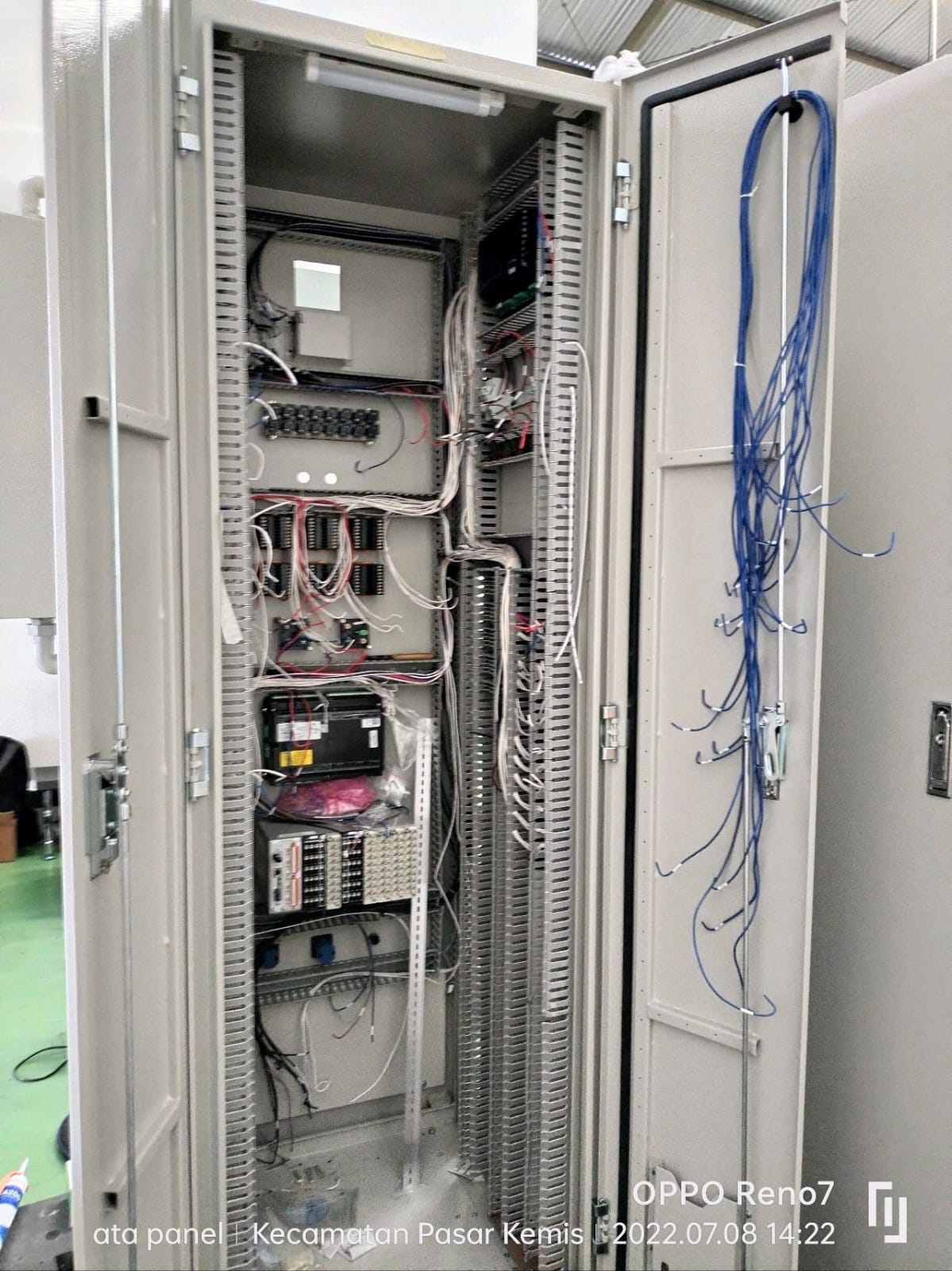

Panel Buspro 150kV protection GI
Pertanyaan Umum seputar Pengadaan Panel MV Lokal
Berapa harga panel MV switchgear 20kV lokal Indonesia?
Harga panel MV switchgear 20kV lokal berkisar Rp 80–250 juta per cubicle tergantung tipe (incoming VCB, outgoing VCB, metering), rating arus (400–1250A), dan brand komponen utama. Panel lokal 30–50% lebih hemat dibanding impor langsung dengan lead time 6–10 minggu vs 16–24 minggu impor.
Apa perbedaan panel MV switchgear lokal vs impor untuk industri Indonesia?
Panel lokal unggul di: harga 30–50% lebih hemat, lead time lebih cepat, spare part tersedia lokal, after-sales responsif, TKDN compliance, dan bisa bundle T&C dari satu vendor. Panel impor unggul di brand recognition untuk proyek dengan tender spesifikasi merk tertentu.
Apakah panel MV lokal PT TEM memenuhi standar PLN dan SNI?
Ya. Panel PT TEM menggunakan komponen VCB bermerek (ABB/Schneider/Siemens), relay proteksi internasional (ABB REF615, Siemens SIPROTEC), dirancang sesuai IEC 62271, SPLN D3, dan SNI. Type test certificate komponen utama tersedia untuk proses tender.
Apakah PT TEM bisa menyediakan panel MV sekaligus jasa instalasi dan T&C (bundled)?
Ya — ini keunggulan utama PT TEM vs vendor panel biasa. PT TEM menawarkan paket 1 vendor: fabrikasi panel + instalasi + testing & commissioning + relay setting + energisasi pertama. Satu kontrak, satu PIC, satu tanggung jawab penuh.
Berapa lead time fabrikasi panel MV switchgear di PT TEM?
Lead time fabrikasi panel MV switchgear PT TEM: 6–10 minggu (tergantung jumlah cubicle dan ketersediaan komponen VCB). Panel LV MCC dan LVMDP: 4–6 minggu. Tersedia fast-track dengan biaya premium untuk proyek urgent.
Wilayah mana saja yang dilayani PT TEM untuk fabrikasi dan instalasi panel?
PT TEM melayani pengadaan dan instalasi panel ke seluruh Indonesia: Kalimantan (Balikpapan, Samarinda, Bontang, Kutai), Sumatera (Riau, Batam, Palembang), Jawa (Jakarta, Surabaya, Cilegon), Sulawesi, Papua, dan Maluku. Pengiriman via darat, laut, dan udara.
Butuh Panel MV Switchgear, MCC, atau LVMDP untuk Proyek Anda?
PT TEM siap memberikan penawaran panel listrik industri berkualitas — fabrikasi lokal dengan komponen internasional, lead time kompetitif, dan paket T&C bundled. Kirim SLD proyek Anda dan dapatkan quotation dalam 7 hari kerja.
