Jasa Purifikasi Minyak Trafo On-Site Indonesia
Kalimantan · Sulawesi · Papua
Minyak trafo terdegradasi = risiko kegagalan trafo meningkat. PT TEM hadir langsung ke lokasi Anda — PKS kelapa sawit, PLTU, smelter nikel, kilang migas, gardu induk — untuk purifikasi minyak trafo on-site menggunakan mesin vakum degassing + filtrasi double-pass tanpa shutdown produksi panjang. Mobilisasi dari Balikpapan, tercepat untuk seluruh Indonesia Timur.
Mengapa Kualitas Minyak Trafo Kritis untuk Operasional Industri?
Minyak trafo bukan sekadar cairan pendingin — ini adalah media isolasi utama yang menentukan keselamatan dan umur trafo Anda. Di lingkungan industri berat seperti PKS, smelter, PLTU, dan kilang migas, minyak trafo bekerja keras dan terdegradasi lebih cepat dari kondisi normal.
Trafo 30MVA yang gagal akibat minyak terdegradasi → biaya penggantian Rp 15–45 miliar + downtime produksi 2–8 minggu + kerugian operasional ratusan miliar untuk industri yang bergantung pada listrik tanpa interupsi.
Penurunan kualitas minyak trafo terjadi akibat:
- Oksidasi: Reaksi minyak dengan oksigen → sludge, asam lemak, varnish
- Kontaminasi air: Dari pernapasan (breather jenuh) atau kebocoran seal
- Thermal stress: Siklus panas-dingin berulang → degradasi molekul hidrokarbon
- Partial discharge: Menghasilkan gas C₂H₂ (asetilen) dan partikel karbon
- Kontaminasi partikel: Sisa korosi logam, fiber kertas isolasi terdegradasi

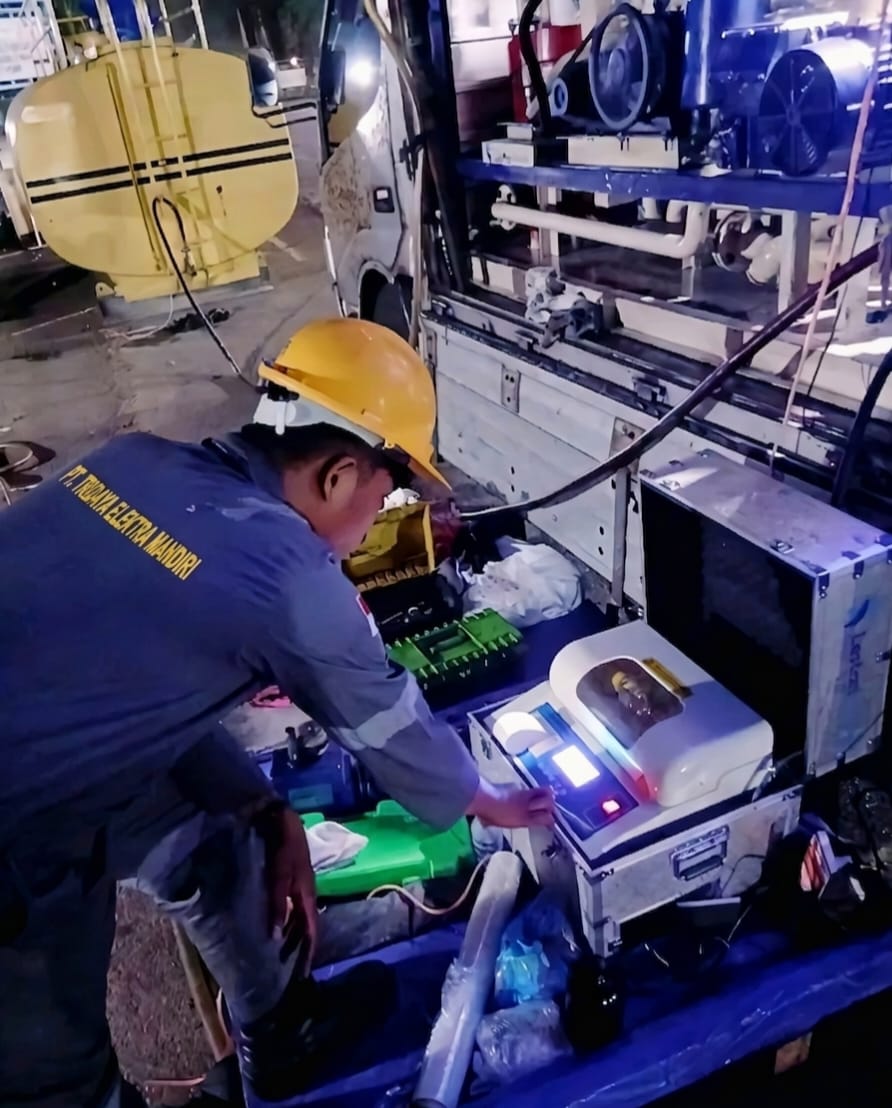

Pengujian BDV minyak trafo on-site malam hari oleh teknisi PT TEM berseragam di lokasi industri
Parameter Kritis Minyak Trafo — Kapan Harus Dipurifikasi?
| Parameter | Standar Baru (IEC 60296) | Batas Perlu Perhatian | Batas Kritis — Purifikasi Segera |
|---|---|---|---|
| BDV (Breakdown Voltage) | ≥70 kV/2.5mm | 30–50 kV | <30 kV — KRITIS |
| Kadar Air (Moisture) | ≤10 ppm | 10–20 ppm | >20 ppm — Segera |
| Tan Delta (90°C) | ≤0.005 | 0.005–0.01 | >0.01 — Purifikasi |
| Keasaman (Acidity) | ≤0.01 mgKOH/g | 0.01–0.1 mgKOH/g | >0.1 — Pertimbangkan |
| Tegangan Antarmuka (IFT) | ≥40 mN/m | 25–40 mN/m | <25 mN/m — Kritis |
| DGA — H₂ (Hidrogen) | <100 µL/L | 100–300 µL/L | >300 µL/L — Investigasi |
| DGA — C₂H₂ (Asetilen) | <1 µL/L | 1–5 µL/L | >5 µL/L — DARURAT |
Referensi: IEC 60296:2020, IEC 60422:2013, IEEE C57.106. Batas aktual bergantung pada tegangan dan umur trafo.
Proses Purifikasi Minyak Trafo PT TEM — On-Site, Tanpa Pindahkan Trafo
PT TEM menggunakan metode purifikasi on-site dengan mesin vakum degassing + filtrasi multi-pass bertekanan. Mesin dimobilisasi langsung ke lokasi pelanggan — tidak perlu memindahkan trafo ke workshop, tidak perlu shutdown lama.

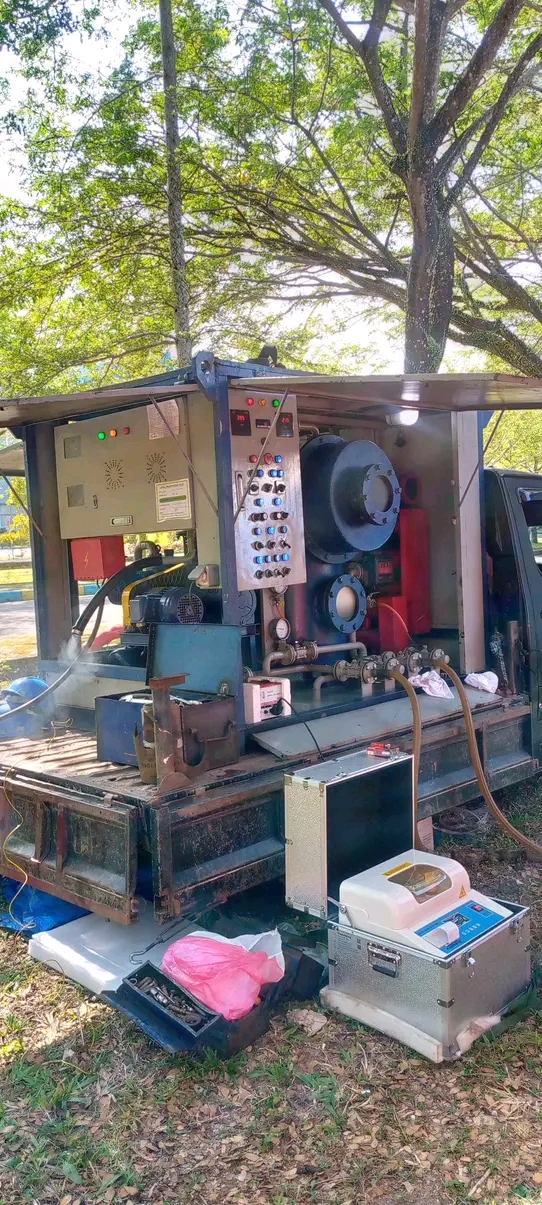

Unit mesin purifikasi minyak trafo mobile PT TEM — siap dimobilisasi ke seluruh Indonesia
🔧 Spesifikasi Mesin Purifikasi PT TEM
- Kapasitas: 1,000–4,000 liter/jam (adjustable)
- Vakum degassing: ≥99.9% tekanan vakum tinggi
- Filter elemen: 1 µm (ultra-fine particle removal)
- Heating system: max 65°C (tidak merusak inhibitor)
- Moisture removal: Karl Fischer probe real-time
- Output BDV target: ≥50 kV/2.5mm (sesuai IEC 60156)
- Output moisture target: ≤10 ppm
- Mobile unit: terpasang di truk — on-site ready

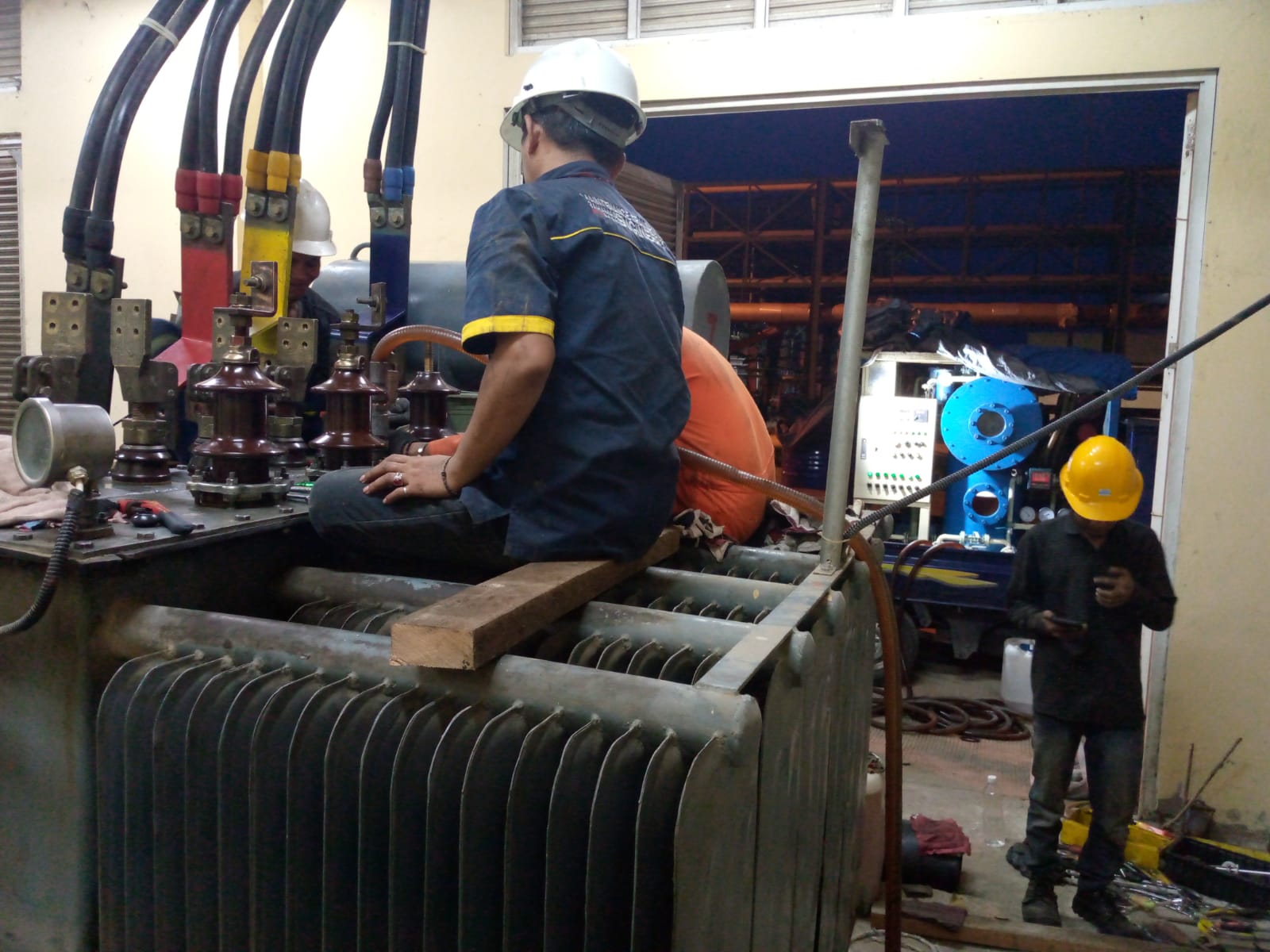

Proses purifikasi minyak trafo on-site — teknisi PT TEM bekerja langsung di atas transformator distribusi dengan mesin filter terhubung
8 Tahapan Purifikasi Minyak Trafo PT TEM
Tahap 1 — Pre-Inspection & Data Collection
Review nameplate trafo, riwayat pemeliharaan, data DGA terakhir. Tentukan volume minyak, tipe minyak (inhibited/uninhibited), dan kondisi sistem sampling valve.
Tahap 2 — Pre-Purification Oil Sampling
Pengambilan sampel minyak sebelum purifikasi menggunakan prosedur IEC 60475. Uji 7 parameter: BDV, moisture, tan delta, acidity, IFT, color, DGA.
Tahap 3 — Mobilisasi & Setup Mesin
Mesin purifikasi mobile diparkir dekat trafo. Koneksi selang masuk (drain valve bawah trafo) dan selang keluar (fill valve atas trafo). Safety barrier dipasang.
Tahap 4 — Sirkulasi Awal & Pemanasan
Minyak disirkulasikan melalui sistem tanpa vakum untuk flushing awal partikel kasar. Suhu minyak dinaikkan bertahap ke 55–65°C untuk meningkatkan efisiensi pemisahan air.
Tahap 5 — Filtrasi Partikel (Multi-Pass)
Minyak melewati filter elemen 1 µm untuk menghilangkan partikel padat (karbon, fiber, sludge). Double-pass filtration memastikan kebersihan partikel ≥ISO 4406 Class 14/12/10.
Tahap 6 — Dehydration (Penghilangan Air)
Minyak melewati vacuum chamber pada tekanan ≤1 mbar. Air terlarut dan bebas diuapkan secara efisien. Moisture probe Karl Fischer memantau real-time hingga target ≤10 ppm.
Tahap 7 — Degassing (Penghilangan Gas)
Gas terlarut (H₂, CO, CH₄, C₂H₂) dilepaskan di vacuum chamber. Tahap paling kritis untuk menghilangkan gas combustible yang mengindikasikan gangguan internal.
Tahap 8 — Post-Test & Sertifikasi
Sampel minyak diambil kembali setelah purifikasi. Uji BDV, moisture, tan delta. Laporan hasil resmi diterbitkan sesuai IEC 60156. Sertifikat purifikasi ditandatangani engineer.
Sektor Industri yang Dilayani PT TEM untuk Purifikasi Trafo On-Site
PT TEM telah melayani purifikasi minyak trafo di berbagai sektor industri berat di Indonesia Timur — dari PKS kelapa sawit di Kalimantan hingga smelter nikel di Morowali dan tambang tembaga-emas PTFI di Papua.
Engineer PT TEM melakukan sampling minyak trafo untuk uji 7 parameter di laboratorium sebelum keputusan purifikasi
Sampel minyak trafo untuk pengujian laboratorium 7 parameter — BDV, moisture, tan delta, DGA, acidity, IFT, color
PKS Kelapa Sawit
Trafo distribusi di boiler, sterilizer, press station, dan kaple house PKS. Lingkungan lembab dan kotor mempercepat degradasi minyak. Purifikasi selama shutdown pemeliharaan tahunan (major maintenance).
PLTU & Pembangkit
Trafo step-up generator 150kV, trafo unit auxiliary, trafo start-up. Volume minyak besar (50.000–200.000 liter). Purifikasi online tanpa de-energize saat unit beroperasi.
Smelter Nikel & Bauksit
Trafo furnace MV/HV, trafo rectifier, trafo auxiliary smelter. Lingkungan panas ekstrem dan debu metal mempercepat kontaminasi. PT TEM familiar dengan proyek IMIP Morowali.
Kilang Migas & Refinery
Trafo gardu utama kilang, trafo kompresor, trafo utility offsites. Persyaratan keselamatan ATEX di area berbahaya dipenuhi tim PT TEM yang familiar dengan lingkungan kilang.
Gardu Induk PLN 150kV
Trafo tenaga 30–250MVA di gardu induk transmisi. Purifikasi dilakukan saat trafo outage terencana atau partial load. Laporan resmi untuk dokumentasi PLN.
Pertambangan & Mining
Trafo high-ampere pit, trafo conveyor system, substation underground. Purifikasi di lokasi terpencil dengan mobilisasi khusus via darat, laut, atau udara.
Uji BDV portabel on-site — verifikasi kualitas minyak trafo sebelum dan sesudah purifikasi

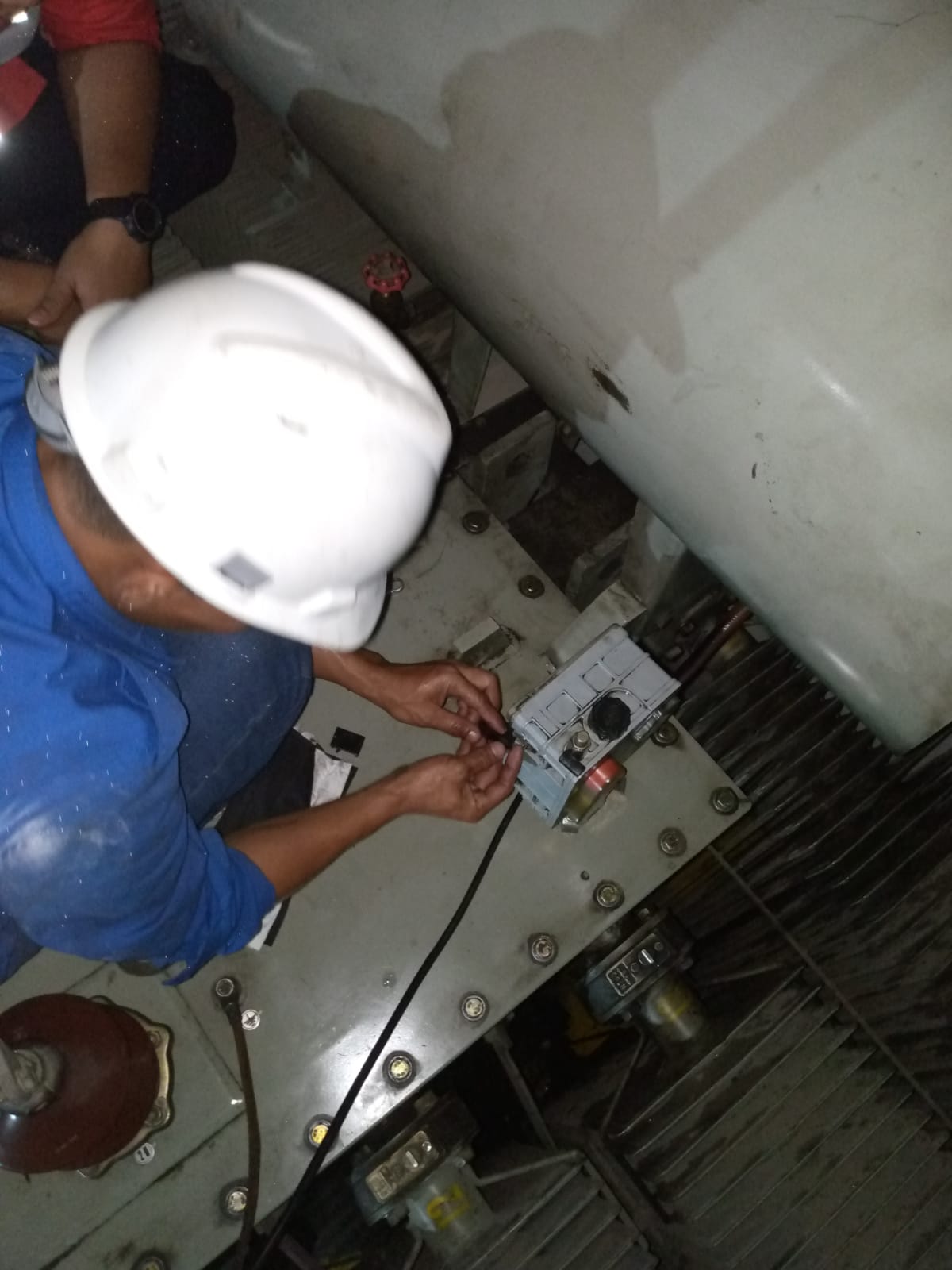

Inspeksi dan pemasangan instrumen monitoring pada transformator sebelum proses purifikasi dimulai
Purifikasi Minyak Trafo vs Penggantian Total — Kapan Memilih Yang Mana?
Keputusan antara purifikasi dan penggantian total minyak trafo harus didasarkan pada data hasil uji, bukan asumsi. PT TEM membantu Anda membuat keputusan berbasis data untuk mengoptimalkan anggaran perawatan.
| Aspek | Purifikasi Minyak | Penggantian Total Minyak |
|---|---|---|
| Biaya | 30–60% lebih hemat | Mahal — harga minyak + disposal + manhour |
| Waktu downtime | Minimal — bisa online (hot filtration) | Lama — drain + flush + fill + settling |
| Lingkungan | Tidak ada disposal limbah B3 besar | Minyak lama = limbah B3 yang harus dikelola |
| Efektivitas | Menghilangkan air, gas, partikel | Minyak baru tidak mengatasi masalah internal |
| Cocok bila | BDV 20–50kV, moisture 10–30ppm, acidity <0.5 | Acidity >0.5, terkontaminasi PCB, warna hitam pekat |
| DGA sebelumnya | Tidak ada hot spot aktif | Wajib investigasi penyebab sebelum ganti minyak |
DGA Analyzer Transport X2 PT TEM — analisa dissolved gas untuk evaluasi kondisi minyak trafo

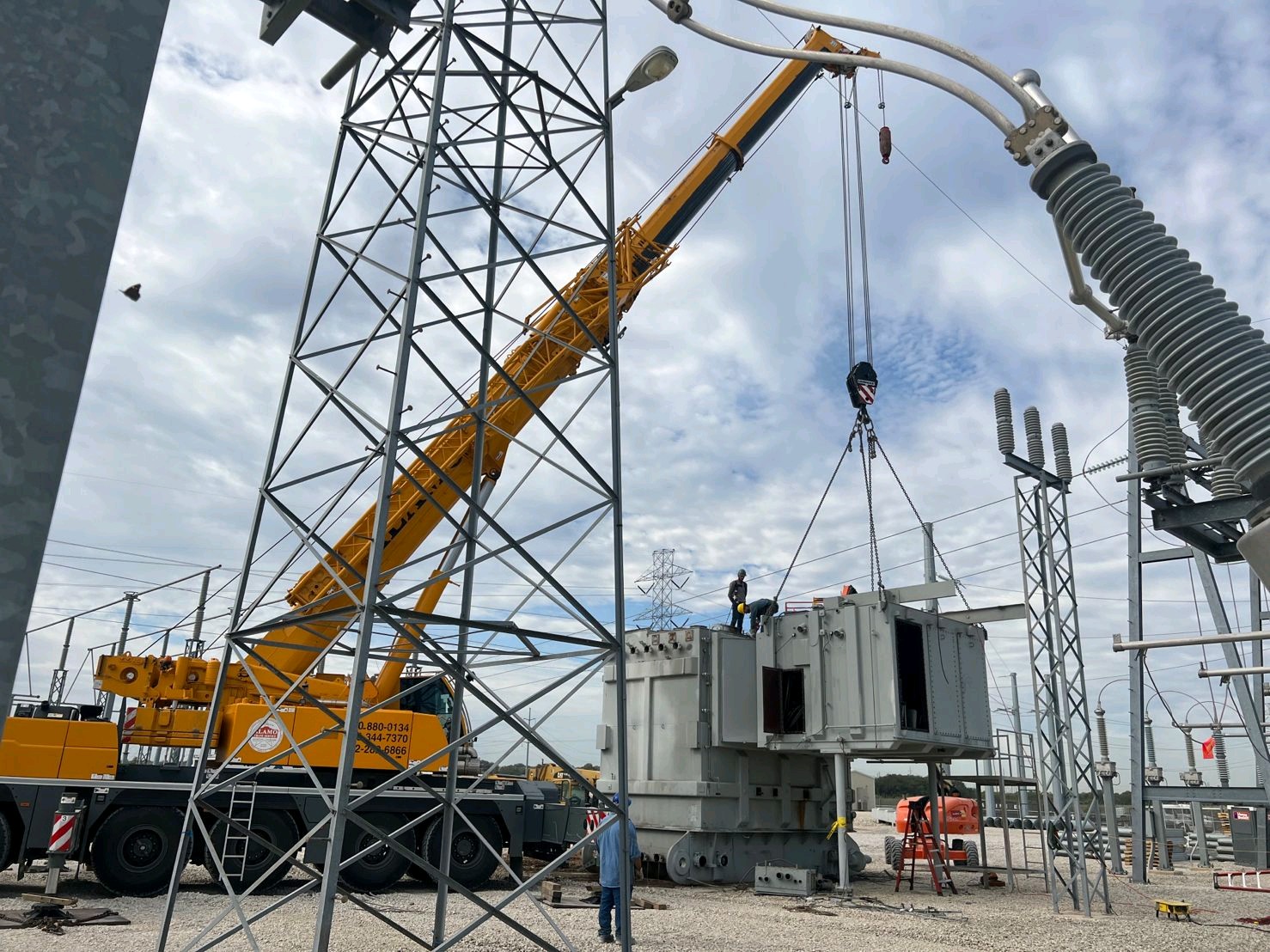

Instalasi dan perawatan trafo tenaga industri oleh tim PT Tridaya Elektra Mandiri
Wilayah Layanan Purifikasi Trafo PT TEM — Seluruh Indonesia
PT TEM memiliki keunggulan strategis sebagai base di Balikpapan — kota dengan konektivitas terbaik ke seluruh Indonesia Timur. Mobilisasi tim dan mesin dapat dilakukan via darat, laut, maupun udara.
🌿 Kalimantan
- Balikpapan & sekitar
- Samarinda & Bontang
- Sangatta (Kutai Timur)
- Tarakan & Nunukan
- Banjarmasin & Banjarbaru
- Palangkaraya & Pangkalan Bun
- Pontianak (Kalbar)
⚙️ Sulawesi
- Morowali — IMIP Smelter Nikel
- Makassar & Gowa
- Palu & Donggala
- Kendari (Sulawesi Tenggara)
- Malili (Vale Indonesia)
- Sorowako — PT Vale
- Gorontalo & Manado
🏔️ Papua & Maluku
- Timika — PTFI Grasberg
- Sorong & Raja Ampat
- Jayapura & Sentani
- Biak & Nabire
- Ambon & Seram
- Halmahera (Weda Bay)
- Ternate & Tidore
🏭 Sumatera
- Dumai & Pekanbaru (PKS Riau)
- Medan & Deli Serdang
- Palembang & Musi Banyuasin
- Batam & Bintan
- Aceh (Arun, Lhokseumawe)
- Bangka Belitung (smelter timah)
🏙️ Jawa & Nusa Tenggara
- Jakarta & Banten
- Surabaya & Gresik
- Cilegon (KS & refinery)
- Cilacap (PLTU & refinery)
- Sumbawa & NTB (tambang)
- Seluruh wilayah Jawa
🚁 Lokasi Terpencil / Remote
- Mobilisasi via speedboat
- Mobilisasi via kapal laut
- Mobilisasi via charter flight
- Helicopter pad accessible
- Base camp ready team
- Pengalaman wilayah 3T
Pertanyaan Umum tentang Purifikasi Minyak Trafo On-Site
Kapan minyak trafo harus dipurifikasi?
Lakukan purifikasi bila: BDV di bawah 30kV/2.5mm (normal ≥50kV), kadar air di atas 20 ppm (normal ≤10 ppm), tan delta di atas 0.01 pada 90°C, acidity di atas 0.1 mgKOH/g, atau DGA menunjukkan kenaikan gas H₂/CO/CO₂. Standar referensi: IEC 60296 dan IEC 60422.
Berapa lama proses purifikasi minyak trafo on-site?
Trafo distribusi 200kVA–1MVA: 4–8 jam. Trafo tenaga 1MVA–30MVA: 1–3 hari. Trafo besar 30MVA ke atas: 3–7 hari. Purifikasi dapat dilakukan dengan trafo energized (hot filtration) untuk meminimalkan downtime produksi.
Apakah purifikasi bisa dilakukan tanpa trafo shutdown?
Ya — PT TEM menggunakan metode hot filtration (online purification) saat trafo dalam kondisi energized. Hanya sambungan valve yang perlu dimodifikasi. Untuk degassing vakum penuh, diperlukan de-energize singkat saat koneksi awal, lalu trafo bisa dienergize kembali selama proses berlangsung.
Apa perbedaan purifikasi dan penggantian minyak trafo?
Purifikasi memperbaiki minyak existing (menghilangkan air, gas, partikel) — biaya 30–60% lebih hemat dari penggantian total. Penggantian total diperlukan bila acidity >0.5 mgKOH/g, terkontaminasi PCB, atau minyak sudah sangat terdegradasi. PT TEM merekomendasikan keputusan berdasarkan uji 7 parameter terlebih dahulu.
Wilayah mana saja yang bisa dilayani untuk purifikasi trafo?
Kalimantan (Balikpapan, Bontang, Samarinda, Sangatta, Tarakan, Banjarmasin), Sulawesi (Morowali IMIP, Makassar, Palu, Kendari, Sorowako), Papua (Timika PTFI, Sorong, Jayapura), Sumatera (Dumai, Pekanbaru, Medan, Palembang), Jawa (seluruh wilayah). Mobilisasi via darat, laut, atau udara.
Berapa biaya jasa purifikasi minyak trafo on-site PT TEM?
Biaya bergantung pada kapasitas trafo, volume minyak, lokasi, dan scope. Estimasi: trafo distribusi Rp 8–25 juta/unit, trafo tenaga 10MVA ke atas Rp 35–150 juta (sudah termasuk mobilisasi, pre/post test, laporan IEC). Hubungi WA 0812-9708-3589 untuk penawaran spesifik.
