Menguak “Kebohongan” Pengujian Partial Discharge & Solusi Tepat Monitoring CBM
Mengapa banyak hasil pengujian partial discharge di lapangan meleset dari ekspektasi? Panduan komprehensif tentang realita Condition-Based Monitoring, standar IEC 60270, dan mengapa trending data adalah kunci keandalan aset kelistrikan Anda.
Pengujian PD yang seharusnya menjadi Early Warning System—kerap kali bergeser fungsi hanya menjadi formalitas penyerapan anggaran.
Dengan meningkatnya kesadaran akan pentingnya keselamatan dan keandalan sistem kelistrikan, istilah Partial Discharge (PD) kini semakin populer di kalangan engineer dan teknisi industri. Sayangnya, seiring berkembangnya tren ini, muncul banyak kesalahpahaman serta praktik pengujian yang kurang tepat di lapangan.
Banyak perusahaan merasa sudah melakukan pengujian Partial Discharge, namun saat terjadi breakdown atau kerusakan mendadak pada peralatan, tidak ada data valid yang bisa dijadikan acuan. Pengujian PD yang seharusnya berfungsi sebagai Early Warning System (EWS) dan bagian utama dari Condition-Based Monitoring (CBM), kerap kali bergeser fungsi hanya menjadi formalitas penyerapan anggaran.
Apa Itu Partial Discharge (PD)?

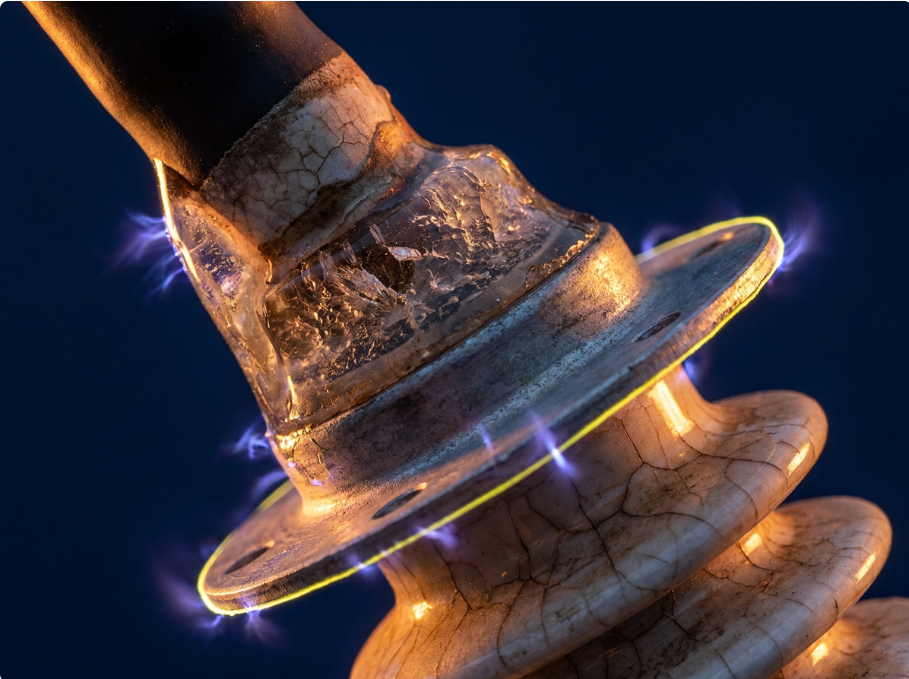

Partial Discharge (PD) adalah loncatan bunga api listrik lokal yang terjadi pada sebagian sistem isolasi—baik isolasi padat, cair, maupun gas—akibat adanya celah (void), kontaminasi, atau cacat internal tanpa menjembatani dua konduktor secara sempurna.
Meskipun terlihat “kecil” di awal, timbulnya PD secara terus-menerus akan mengikis kualitas isolasi hingga menyebabkan kegagalan isolasi total (breakdown) yang memicu ledakan, kebakaran, atau mati listrik total (blackout).
Peralatan Listrik yang Rentan Terhadap Partial Discharge
Pengujian PD sangat krusial diterapkan pada peralatan tegangan menengah (MV) hingga tegangan tinggi (HV). Berikut lima kategori aset yang wajib dimonitor secara berkala.
Transformator Daya
Deteksi cacat pada sistem isolasi kertas dan minyak (paper-oil insulation) trafo tenaga.
Switchgear MV/HV
Mengidentifikasi cacat pada busbar, isolator, atau sambungan kabel di dalam panel.
Kabel Power MV/HV
Deteksi degradasi insulasi pada termination dan joint box sepanjang jalur kabel.
Generator & Motor HV
Monitoring degradasi insulasi kumparan (winding insulation) pada mesin berputar.
Bushing & GIS
Pengujian pada Gas Insulated Switchgear dan bushing trafo tegangan sangat tinggi.
Standar Acuan Pengujian Partial Discharge
Praktik pengujian yang profesional wajib merujuk pada standar internasional. Berikut empat referensi utama yang menjadi tulang punggung metodologi pengujian PD.
Teknik Pengujian HV & Pengukuran PD
Standar utama internasional untuk teknik pengujian tegangan tinggi dan pengukuran Partial Discharge.
Pengujian PD Sistem Kabel Daya
Panduan resmi untuk pengujian dan diagnostik PD pada instalasi kabel tegangan menengah & tinggi.
Pengukuran PD Mesin Berputar
Metodologi pengukuran Partial Discharge pada generator dan motor tegangan tinggi.
GIS & Transformator
Bersama IEC 60076-3, mengatur spesifikasi PD untuk GIS dan power transformer.
Metode Uji Partial Discharge: Online vs Offline
Untuk gambaran kesehatan aset yang komprehensif, dikenal dua metode pengujian dengan karakteristik yang berbeda—dan saling melengkapi.
Deteksi tanpa mematikan sistem.
Pengujian dilakukan saat peralatan tetap beroperasi normal—tanpa mengganggu produksi.
Diagnostik presisi saat shutdown.
Peralatan dinonaktifkan lalu diberi tegangan eksternal untuk analisis mendalam.
“Kebohongan” & Realita Keliru pada Jasa Testing Partial Discharge
Mengapa banyak pengujian PD di lapangan hasilnya tidak sesuai ekspektasi? Berikut tiga miskonsepsi paling umum—dan realitanya.
“Sekali uji sudah cukup, data tunggal sudah representatif.”
Banyak yang menganggap pengukuran PD hanya perlu dilakukan sekali saat komisioning, lalu selesai.
Data PD wajib dikumpulkan berkala untuk trending analysis.
Sama seperti pengujian minyak trafo (3–6 bulan sekali), PD hanya bermakna jika dibaca sebagai tren pergerakan. Tanpa baseline dan histori, gambaran kondisi insulasi tidak objektif.
“Semua vendor bisa lakukan pengujian PD.”
Pekerjaan sering diberikan kepada pihak yang hanya mengandalkan kedekatan dengan user.
Butuh kompetensi engineer, sertifikasi, & kalkulasi instrumen yang tepat.
Tanpa kualifikasi tersebut, laporan yang disajikan hanya angka formalitas tanpa rekomendasi teknis yang actionable.
“Kalau ada kegagalan, data lama pasti berguna.”
Perusahaan mengasumsikan laporan PD sebelumnya bisa dipakai untuk root cause analysis.
Metodologi pengambilan yang salah = data tidak dapat diinvestigasi.
Ketika peralatan mengalami failure, data pengujian PD sebelumnya kerap tidak bisa digunakan untuk investigasi root cause karena metode pengambilannya salah sejak awal.
4 Kerugian Utama Akibat Pengujian PD yang Asal-Asalan
Jika pengujian PD hanya dijadikan formalitas tanpa kualifikasi yang benar, perusahaan Anda berisiko mengalami empat konsekuensi berikut.
Unplanned Outage & Downtime Mendadak
Peralatan rusak mendadak karena sinyal bahaya PD gagal terdeteksi—produksi terhenti, revenue hilang.
Investasi yang Sia-Sia
Membayar jasa pengujian namun hanya menerima lembaran laporan formalitas yang tidak bernilai secara teknis maupun operasional.
Hilangnya Baseline untuk Investigasi
Tidak tersedianya data histori (trending) yang valid ketika tim engineering butuh melakukan evaluasi kerusakan pasca-insiden.
Ancaman Keselamatan Kerja
Kegagalan isolasi yang tidak terdeteksi dapat memicu ledakan switchgear atau trafo yang membahayakan nyawa personil di lapangan.
Monitoring Partial Discharge yang Benar bersama PT Tridaya Elektra Mandiri
Pengujian PD yang presisi membutuhkan instrumen terkalibrasi, metodologi yang tepat, serta analisis dari engineer berpengalaman. Untuk data yang dapat dipercaya dan menjaga usia pakai peralatan Anda—kami menawarkan sistem terstruktur berikut.
- 01
Monitoring & Pemetaan Trending Data Berkala
Baseline & histori terdokumentasi untuk analisis pergerakan tren PD dari waktu ke waktu.
- 02
Pengujian PD Online (Rutin) & Offline (Tahunan)
Kombinasi metodologi untuk cakupan diagnostik yang menyeluruh—tanpa mengorbankan produksi.
- 03
Analisis & Rekomendasi Teknis dari Engineer Bersertifikasi
Laporan actionable dengan rekomendasi tindakan pemeliharaan yang berbasis data, bukan formalitas.
Jangan biarkan anggaran pemeliharaan Anda terbuang tanpa hasil nyata.
Hubungi tim ahli PT Tridaya Elektra Mandiri untuk diskusi teknis singkat maupun penjadwalan testing & monitoring peralatan listrik Anda. Respons dalam 1×24 jam.
